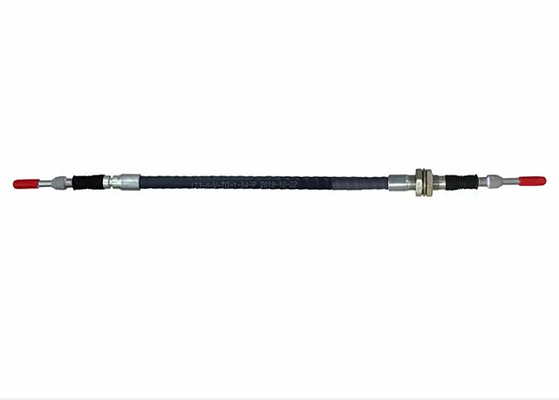

कस्टम सभी प्रकार के मैकेनिकल शिफ्ट केबल ब्रेक केबल क्लच केबल, आसान स्थापित करने के लिए और आसान बनाए रखने के लिए
|
[अनुप्रयोग] |
[ सामग्री] स्टील नलिका और आन्तरिक अंग |
[ पुश-पुल औद्योगिक]
केबलक्राफ्ट मोशन कंट्रोल पुश-पुल कंट्रोल की एक पूरी श्रृंखला प्रदान करता है जो एक स्थान से दूसरे स्थान पर रैखिक गति प्रसारित करने का साधन प्रदान करता है।वे स्थापना के साथ-साथ बेहतर प्रदर्शन प्रदान करते हैं.
ब्रिस्टो® प्रकारनियंत्रण उन अनुप्रयोगों के लिए एक किफायती निर्माण है जिनके लिए तंग मोड़ त्रिज्या की आवश्यकता नहीं होती है, और तापमान का उपयोग -65 डिग्री सेल्सियस से +230 डिग्री सेल्सियस के शिखर तक किया जाता है।
उपयोगिता शैलीसंरचनात्मक अखंडता और अन्य नियंत्रणों की तुलना में एक तंग न्यूनतम मोड़ त्रिज्या के लिए एक बांधने वाला तार जोड़ता है।
कम घर्षण EXTनियंत्रणों में उपयोगिता के समान फायदे हैं जो एक अतिरिक्त प्लास्टिक से ढके आंतरिक अंग के साथ हैं जो बेहतर दक्षता प्रदान करता है।
कम घर्षणनियंत्रण औद्योगिक नियंत्रण के लिए उत्कृष्टता का मानक प्रदान करते हैं। विशेषताओं में संरचनात्मक अखंडता के लिए एक बांधने वाला तार, तंग न्यूनतम मोड़ त्रिज्या शामिल है,उच्चतम दक्षता के लिए और पीटीएफई कवर आंतरिक सदस्य-65° फारेनहाइट से +230° फारेनहाइट के शिखर तक उपयोग के लिए नामित तापमान, वे सबसे अधिक मांग वाले अनुप्रयोगों में लंबे जीवन प्रदान करेंगे।
[ धक्का- खींचें मानक विवरण]

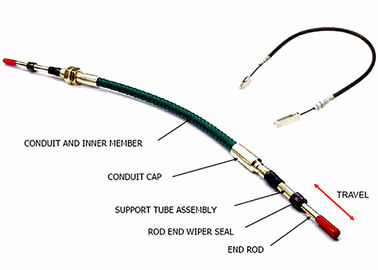

केबलक्राफ्ट® का समय सिद्ध डिजाइनआज के केबलक्राफ्ट नियंत्रण का डिजाइन विभिन्न प्रकार के औद्योगिक, आयुध, समुद्री और विमान अनुप्रयोगों को पूरा करने में 54 वर्षों के अनुभव से विकसित हुआ है।सामग्री और निर्माण विधियों के सावधानीपूर्वक चयन के साथ संयुक्त, यह डिजाइन उपयोगकर्ताओं को आज उपलब्ध सबसे बहुमुखी, उच्चतम गुणवत्ता नियंत्रण प्रदान करता है।
अंत रॉड और समर्थन ट्यूब ️सभी मानक केबलक्राफ्ट नियंत्रण या तो प्रकार 300 स्टेनलेस स्टील या सुरक्षात्मक रूप से लेपित कार्बन स्टील अंत रॉड और समर्थन ट्यूब के साथ आदेश दिया जा सकता है। अपनी आवश्यकताओं के लिए सबसे अच्छा पूरा करने के लिए सामग्री का चयन करें.
अंत रॉड सीलरॉड वाइपर सील को ध्यान से डिजाइन किया गया है ताकि समर्थन ट्यूब में नमी और संदूषण के प्रवेश को रोका जा सके और अंत रॉड की चिकनी गति के लिए एक असर सतह प्रदान की जा सके।दो प्रकार के रॉड वाइपर सील उपलब्ध हैं (ऑर्डर कोड में सील विकल्प देखें), पर्यावरण की विभिन्न परिस्थितियों को पूरा करने में सक्षम है।
सुधारित मॉडल 5 फ्लोटिंग वाइपर सील ️सभी उपयोगिता, कम घर्षण, कम घर्षण EXT और Bristow® नियंत्रण नए सुधारित मोल्ड प्लास्टिक मॉडल 5 सील से लैस हैं जब तक कि अन्यथा निर्दिष्ट न हो।व्यापक परीक्षण और क्षेत्र के अनुभव ने इस सील की क्षमता को प्रदूषित वातावरण में नियंत्रण की रक्षा करने के लिए साबित किया हैसुरक्षा टैब सील को स्थिति में रखते हैं और एक आंतरिक समर्थन ट्यूब बुशिंग अंत रॉड संरेखण में सुधार करती है।
मॉडल 6 फ्लोटिंग वाइपर सील सिस्टम ️मॉडल 6 सील प्रणाली सभी केबलक्राफ्ट पुश-पुल नियंत्रण केबलों पर एक विकल्प के रूप में पेश की जाती है।यह रॉड अंत की सतह के साथ एक तंग फिट प्रदान करने के लिए बनाया गया है और एक आंतरिक ओ-रिंग अतिरिक्त सुरक्षा के लिए समर्थन ट्यूब के घुमावदार जोड़ पर जोड़ा जाता है. मॉडल 6 सील प्रणाली चरम पर्यावरणीय परिस्थितियों में उपयोग के लिए अतिरिक्त सील प्रदान करती है. क्योंकि यह सील एक पुश-पुल नियंत्रण केबल के लिए अतिरिक्त भार घर्षण का उत्पादन करती है,यह उन अनुप्रयोगों के लिए अनुशंसित है जो अतिरिक्त घर्षण को सहन कर सकते हैं.
घुमावदारसमर्थन ट्यूब और अंत टोपी के बीच घुमावदार जोड़ को नियंत्रण केंद्र रेखा से 8 डिग्री न्यूनतम घुमाव की अनुमति देने के लिए डिज़ाइन किया गया है।
घुमावदार सीलघुमावदार जोड़ों को नमी और संदूषण के प्रवेश से एक मोल्ड सील द्वारा प्रदान किया जाता है।घुमावदार सील को हटाए बिना घुमावदार प्रकार के नलिका फिटिंग के लिए माउंटिंग नट हटाया जा सकता है.
कंडक्ट कैप ️सभी मानक केबलक्राफ्ट नियंत्रणों में स्टील के चालित फिटिंग हैं। समुद्री और विमान अनुप्रयोगों के लिए डिज़ाइन किए गए विशेष नियंत्रण स्टेनलेस स्टील या पीतल फिटिंग के साथ उपलब्ध हैं।
कंडक्टविभिन्न आवश्यकताओं को पूरा करने के लिए चार प्रकार के नलिका निर्माण उपलब्ध हैं ️ कम घर्षण, कम घर्षण EXT, उपयोगिता और ब्रिस्टो।निर्माण और प्रदर्शन की जानकारी के लिए केबलक्राफ्ट नियंत्रण चयन डेटा और व्यक्तिगत विनिर्देश पृष्ठ देखेंइन मानक नलिकाओं को जंग और घर्षण के खिलाफ सुरक्षा के लिए एक कठोर प्लास्टिक आवरण से ढका जाता है। आवरणों का रंग कोडिंग नियंत्रण प्रकार की आसान पहचान की अनुमति देता हैः
कम घर्षण वाला हरा
कम घर्षण EXT-ग्रीन
उपयोगिता-ग्रे
ब्रीस्टो-ब्लैक
आंतरिक परिचालन सदस्यसभी मानक केबलक्राफ्ट नियंत्रणों के लिए आंतरिक ऑपरेटिंग सदस्य लचीले 1 X 19 स्ट्रैंड से बना है, जो कुशल संचालन और संपीड़न शक्ति के लिए एक स्वैगेड स्टील जैकेट के साथ बख्तरबंद है।स्टेनलेस स्टील आंतरिक ऑपरेटिंग सदस्य संक्षारक वातावरण में अतिरिक्त सुरक्षा के लिए उपलब्ध है. कम घर्षण नियंत्रण में, पीटीएफई का कोटिंग बेहतर दक्षता प्रदान करता है और ऑपरेशन के दौरान ′′स्टिक-स्लिप′′ को कम करता है। नोटः वीएलडी ब्रिस्टो एक ठोस तार है, कम घर्षण एक्सटी प्लास्टिक से ढका हुआ है,उपयोगिता का पता चला है.
स्नेहनसभी मानक केबलक्राफ्ट नियंत्रणों को निर्माण के दौरान सावधानीपूर्वक चयनित यौगिकों के साथ स्नेहन किया जाता है ताकि इष्टतम प्रदर्शन प्रदान किया जा सके। कोई अतिरिक्त सेवा आवश्यक या अनुशंसित नहीं है।
स्थापनामैकेनिकल स्टॉप को वांछित यात्रा के स्तर पर या उससे नीचे लागू किया जाना चाहिए (यानी 1,2, 3, 4, 5 या 6) उस उपकरण पर जिस पर केबल संयोजन स्थापित किया जा रहा है। यदि अंत रॉड को नलिका के अंदर ढक्कन के नीचे जाने दिया जाता है तो आंतरिक क्षति हो सकती है।
