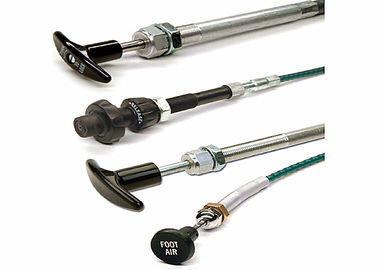

ट्रकों/बसों/जहाज/खेत ट्रैक्टर के लिए उच्च प्रदर्शन क्लच नियंत्रण केबल

कस्टम नियंत्रण केबल ट्रकों/बसों/जहाजों/खेतों के ट्रैक्टरों के लिए क्लच केबल

यह श्रृंखला विभिन्न ग्राहकों के लिए अनुकूलित, विशेष आवश्यकताओं के लिए है।

[ भाग संख्या कोड]
निर्माणनमूना भाग संख्या 173
173 स्टेनलेस स्टील के अंत के छड़ों के साथ उपयोगिता।
174 स्टेनलेस समर्थन ट्यूब और स्टेनलेस कवच के साथ उपयोगिता।
313 कम घर्षण वाले EXT सभी प्लास्टिक पहनने की सतहों और स्टेनलेस स्टील के अंत रॉड के साथ।
314 कम घर्षण वाले EXT सभी प्लास्टिक पहनने की सतहों के साथ, स्टेनलेस स्टील अंत रॉड और स्टेनलेस स्टीलघुमावदारसमर्थन ट्यूब।
कर्तव्य(लोड ले जाने की क्षमता)
उपलब्धः V (बहुत हल्का कर्तव्य), L (हल्का कर्तव्य), M (मध्यम कर्तव्य), H (भारी कर्तव्य) ।
नीचे दी गई तालिका A से भार या अंत रॉड व्यास द्वारा निर्धारित करें।
पाइप के अंत के फिटिंग️ टीजी
टीटी (दोनों छोरों पर थ्रेडेड फिटिंग), जीजी (दोनों छोरों पर ग्रूवेड फिटिंग), टीजी (एक छोर पर थ्रेडेड फिटिंग और दूसरे छोर पर ग्रूवेड फिटिंग) आयामों के लिए नीचे तालिका ए और आरेख बी देखें।
यात्रा की लंबाई️ 2
1 से 6 इंच. नीचे दी गई तालिका A और आरेख C से निर्धारित करें।
कुल लंबाई(इंच) 90

[ लोड क्षमता और यात्रा की लंबाई ]


[ नलिका अंत फिटिंग]
टाइप टी
ग्रिड्ड पाइपलाइन एंड फिटिंग फॉर बल्कड माउंटिंग।
प्रकार G
यू-बोल्ट या क्लैंप के साथ माउंट करने के लिए ग्रूव्ड पाइप एंड फिटिंग।


[ समग्र लंबाई और यात्रा इंच में ]
प्रतिस्थापन केबलों के लिए
ए. पुराने केबल को हटा दें।
B. लंबाई को नीचे दिखाए अनुसार मापें।
C. यात्रा की लंबाई को मापें। 1 से 6 तक।
D. यार्न का आकार निर्धारित करें F. उपरोक्त तालिका से मूल भाग संख्या का चयन करें.
नई केबलों के लिए
A. कुल लंबाई निर्धारित करें।
बी. आवश्यक यात्रा को मापें। 1⁄4 ¢ जोड़ें और फिर निकटतम पूरे इंच तक ऊपर की ओर गोल करें।
C. भार निर्धारित करें और तालिका A से मूल भाग संख्या का चयन करें।


[ स्थानीय रूप से इकट्ठे नियंत्रण सिर केबल]

*3 = स्टेनलेस स्टील अंत रॉड **4 = स्टेनलेस स्टील अंत रॉड, समर्थन ट्यूब और आंतरिक अंग कवच
