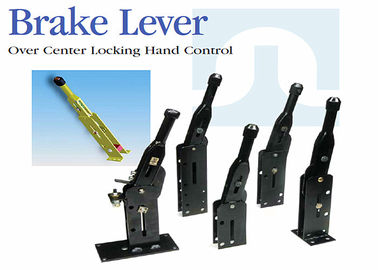

औद्योगिक उपकरणों के लिए ओवर सेंटर लॉकिंग हैंड कंट्रोल लीवर संक्षारण प्रतिरोधी
[उत्पाद विवरण]

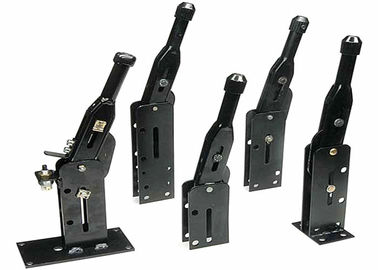

हमारे पार्किंग ब्रेक लीवर डिजाइनर और उपयोगकर्ता दोनों के लिए बेहतर प्रदर्शन, गुणवत्ता और सेवा जीवन प्रदान करते हैं। लीवर में दो अलग-अलग स्थितिएं हैं, ओवर-सेंटर और ऑफ, जो लगभग 90 डिग्री दूर हैं।कोई रचटिंग यात्रा या ऑपरेशन के लिए आवश्यक द्वितीयक अनलॉकिंग सीमित करने के लिए नहीं है. एक गर्मी से इलाज 4130 लोड लिंक स्थायित्व और विश्वसनीयता के लिए गुणों का एक उत्कृष्ट संयोजन प्रदान करता है। एक एकीकृत समायोज्य घुंडी प्रारंभिक केबल तनाव, यात्रा,और सिस्टम के पहनने की भरपाई करने के लिए. बढ़ी हुई अनुकूलन क्षमता के लिए साइड या फ्लैंज माउंट किए गए कॉन्फ़िगरेशन उपलब्ध हैं। इनपुट लीवर और साइड प्लेट्स में एनेपॉक्सी फिनिश या इलेक्ट्रो-स्टेटिक पेंट है,और अन्य सभी घटकों को संक्षारण प्रतिरोध के लिए लेपित किया जाता हैअनधिकृत समायोजन को रोकने के लिए एक छेड़छाड़ प्रतिरोधी कुंजी और बंद स्थिति में एक मौसम प्रतिरोधी स्विच दोनों विकल्प के रूप में उपलब्ध हैं।लीवरों लोड लिंक के लिए केबल अंत फिटिंग संलग्न करने के लिए आवश्यक हार्डवेयर के साथ आपूर्ति कर रहे हैंतकनीकी विवरणों में ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए उपलब्ध विभिन्न विकल्पों को दर्शाया गया है।
|
[आवेदन]
[सामग्री] |
[विशेषताएं] और साइड प्लेट्स |
[ब्रेक लीवर]
• आयाम A लीवर को पूरी तरह से बंद करने की स्थिति में है। केबल की लंबाई की गणना करने के लिए आयाम A का उपयोग करें।
• आयाम B न्यूनतम है जब लीवर पूरी तरह से ON स्थिति में हो और न्यूनतम के लिए समायोजित हो (CCW)
स्थापना और प्रारंभिक समायोजन के दौरान आयाम B न्यूनतम का उपयोग करें।
यात्रा जोड़ें और ब्रेक दबाव सेटिंग बढ़ाएं।
• आयाम B अधिकतम है जब लीवर पूरी तरह से ¥ON ¥ स्थिति में हो और अधिकतम (CW) के लिए समायोजित हो
यात्रा करना।
साइड माउंट 165-508-008
2.5 इंच (64 मिमी) चौड़ी साइड प्लेटें; एक केबल, केबल क्लैंप के तीन वैकल्पिक सेट छेद के साथ। ढक्कन, उपकरण पैनल, सीट राइज़र या फ्रेम स्थापना के लिए।
| किट B815निम्नलिखित हार्डवेयर के साथ आपूर्ति की जाती है: | ||
| क्लेविस पिन | कोटर पिन | वाशर |
| माउंटिंग स्पेसर (2) | केबल क्लैंप | क्लैंप का आधार |
| क्लैंप स्पेसर (2) | ||
साइड माउंट 165-508-009
2.5 इंच (64 मिमी) चौड़ी साइड प्लेट; एक केबल। ढक्कन, उपकरण पैनल, सीट राइज़र या फ्रेम स्थापना के लिए। कोई केबल समर्थन नहीं।
| किट B816निम्नलिखित हार्डवेयर के साथ आपूर्ति की जाती है: | ||
| क्लेविस पिन | कोटर पिन | वाशर |
| माउंटिंग स्पेसर (2) | ||
फ्लैंज माउंट 165-508-010
2.5 इंच (64 मिमी) चौड़ी साइड प्लेट्स; एक केबल। बल्कड मंजिल या द्वीप (डॉगहाउस) स्थापना के लिए।कठोर फ्रेम दोनों पिन और साइड प्लेटों के बेहतर जीवन के लिए clevis पिन गाइड स्लॉट के संरेखण को बनाए रखता है.
| किट B817निम्नलिखित हार्डवेयर के साथ आपूर्ति की जाती है: | ||
| क्लेविस पिन | कोटर पिन | वाशर |
| केबल क्लैंप | क्लैंप का आधार | 5/16-24 बोल्ट (2) नट्स (2) |
साइड माउंट 165-508-011
1.5 इंच (38 मिमी) चौड़ी साइड प्लेटें; एक केबल। ढक्कन, उपकरण पैनल, सीट राइज़र या फ्रेम स्थापना के लिए।
| किट B834निम्नलिखित हार्डवेयर के साथ आपूर्ति की जाती है: | ||
| क्लेविस पिन | कोटर पिन | वाशर |
| माउंटिंग स्पेसर (2) | केबल क्लैंप | |
साइड माउंट 165-508-013
2.5 इंच (64 मिमी) चौड़ी साइड प्लेट; दो केबल। ढक्कन, उपकरण पैनल, सीट राइज़र या फ्रेम स्थापना के लिए। नोटःभार आवश्यकताओं पर विचार करते समय लीवर विधानसभा पर भार प्रत्येक केबल में भार का योग होगा.
| किट B835निम्नलिखित हार्डवेयर के साथ आपूर्ति की जाती है: | ||
| क्लेविस पिन (2) | कोटर पिन (2) | वाशर (2) |
| माउंटिंग स्पेसर (2) | केबल क्लैंप | |
फ्लैंज माउंट कठोर 165-508-023
1.5 इंच (38 मिमी) चौड़ी साइड प्लेट्स; एक केबल। ढक्कन, उपकरण पैनल, सीट राइज़र या फ्रेम स्थापना के लिए।
| किट B837निम्नलिखित हार्डवेयर के साथ आपूर्ति की जाती है: | ||
| क्लेविस पिन | कोटर पिन | वाशर |
| माउंटिंग स्पेसर (2) | केबल क्लैंप | क्लैंप स्पेसर (2) |
साइड माउंट 165-508-028
1.5 इंच (38 मिमी) चौड़ी साइड प्लेटें; एक केबल। ढक्कन, उपकरण पैनल, सीट राइज़र या फ्रेम स्थापना के लिए।
| किट B837निम्नलिखित हार्डवेयर के साथ आपूर्ति की जाती है: | ||
| क्लेविस पिन | कोटर पिन | वाशर |
| माउंटिंग स्पेसर (2) | केबल क्लैंप | क्लैंप स्पेसर (2) |
फ्लैंज माउंट 165-508-078
2.5 इंच (64 मिमी) चौड़ी साइड प्लेट; दो केबल। बुलचेड, फर्श या द्वीप (डॉगहाउस) स्थापना के लिए। नोटः भार आवश्यकताओं पर विचार करते समय,लीवर संयोजन पर भार प्रत्येक केबल में भार का योग होगा. पंख फ्लैंज माउंटिंग.
| किट B835निम्नलिखित हार्डवेयर के साथ आपूर्ति की जाती है: | ||
| क्लेविस पिन (2) | कोटर पिन (2) | वाशर (2) |
| माउंटिंग स्पेसर (2) | केबल क्लैंप | |
सभी रेखा कला आयाम इंच में प्रतिनिधित्व कर रहे हैं
