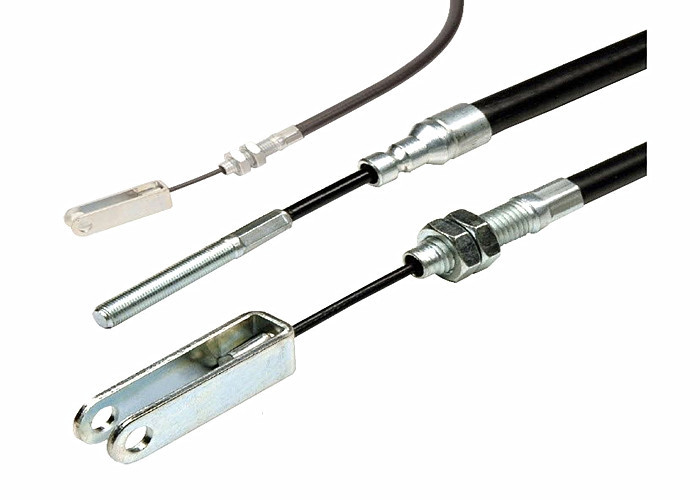

कस्टम सभी प्रकार के निर्माण मशीनरी भागों, ब्रेक नियंत्रण केबल, पार्किंग ब्रेक केबल, लंबे ब्रेक नियंत्रण केबल
|
[अनुप्रयोग]
[ सामग्री] |
[ सुझाव दिया गया]अंत फिटिंग] • सभी 1500 ब्रेक केबल फिटिंग • छड़ी के छोर • क्लीविस |
[ केवल खींचें औद्योगिक]
एक लचीला नियंत्रण जो छड़ों, बेलक्रैंक या अन्य कठोर यांत्रिक संबंध के उपयोग के बिना दो यांत्रिक उपकरणों के बीच खींचने की गति को प्रसारित करने के लिए डिज़ाइन किया गया है।खींचने के नियंत्रण विशेष रूप से अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जिनके लिए उच्च भार क्षमता और कम विचलन की आवश्यकता होती है. एक वाहन पार्किंग ब्रेक को संचालित करने के लिए अक्सर इस्तेमाल किया जाने वाला केबल एक विशिष्ट उदाहरण है। स्थापित करने के लिए सरल और बनाए रखने में आसान, हमारे बहुमुखी खींच नियंत्रण कई प्रकार के यांत्रिक उपकरणों पर पाए जाते हैं।
[ केवल खींचने के लिए ब्रेक 1500 पाउंड श्रृंखला]
| अंतिम भारः 1500 पाउंड | न्यूनतम झुकने का त्रिज्याः 5 ̊ | |
 |
||
| ग्रूव्ड एंड फिटिंग | ||
|
||
|
थ्रेडेड एंड फिटिंग |
48° क्लिप-लॉक एंड फिटिंग | क्लिप-लॉक एंड फिटिंग |
| |
||
| गेंद का अंत | आँख का अंत | केबल स्टॉप |
|
||
[ट्रेन-ओनली ब्रेक 3000 पाउंड श्रृंखला]
| अंतिम भारः 3000 पाउंड | न्यूनतम झुकने का त्रिज्याः 7 | |
| |
||
| ग्रूव्ड एंड फिटिंग | ||
|
||
| थ्रेडेड एंड फिटिंग | 48° क्लिप-लॉक एंड फिटिंग | क्लिप-लॉक एंड फिटिंग |
|
||
| गेंद का अंत | आँख का अंत | केबल स्टॉप |
|
||
[ केवल खींचने के लिए ब्रेक विनिर्देशों]

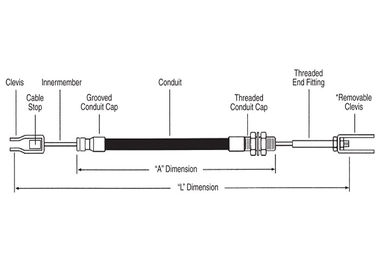

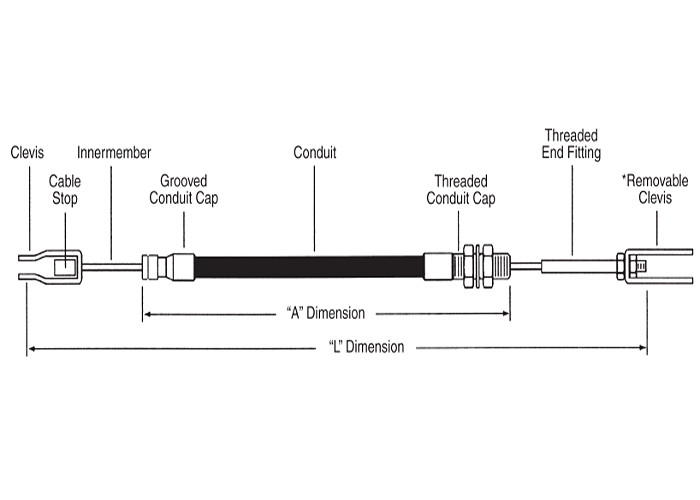

सभी रेखा कला आयाम इंच में प्रतिनिधित्व कर रहे हैं
[ केवल खींचने के लिए ब्रेक आदेश कोड]
| औद्योगिक केवल खींचने वाली ब्रेक | ||
|
||
| केवल खींचने वाले ब्रेक को निर्दिष्ट करने के लिए, निम्नलिखित जानकारी सूचीबद्ध क्रम में दी जानी चाहिएः | ||
|
1बाएं आंतरिक अंग के अंत में फिटिंग भाग संख्या। संदर्भ इंच में अंक। संख्या।
|
6. आंतरिक अंग की लंबाई इंच में फिटिंग संदर्भ बिंदुओं के बीच। इंच में. नोटः आयाम L होना चाहिए पर्याप्त रूप से आयाम से बड़ा है वांछित यात्रा की अनुमति दें) । |
|
|
|
||
