केवल खींचने वाली रोटरी कंट्रोल केबल ∙ फिडिक्स नॉन-लॉकिंग सीरीज
यह पृष्ठ फिडिक्स के औद्योगिक ग्रेड गैर-लॉकिंग घूर्णी नियंत्रण केबलों के लिए आधिकारिक अवलोकन प्रदान करता है।
अनुकूलन विकल्पों या स्टेनलेस स्टील विन्यास के लिए, कृपया हमारेरोटरी केबल अनुकूलन पृष्ठ.
रोटरी कंट्रोल केबल क्या है?

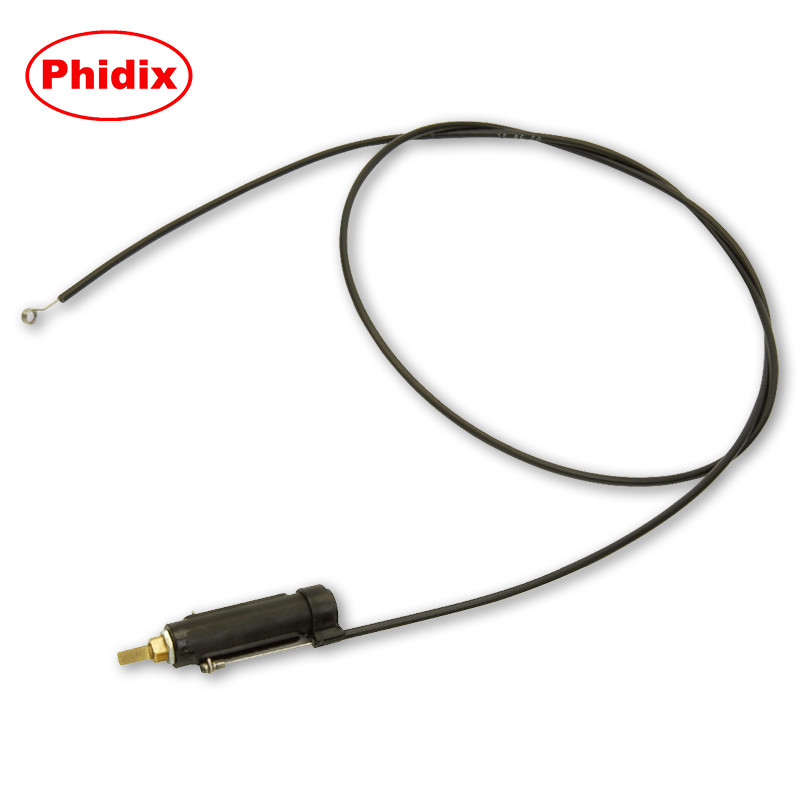

फिडिक्स के घुमावदार नियंत्रण केबल घुमावदार इनपुट (आमतौर पर 270° तक) को रैखिक गति में परिवर्तित करते हैं, जिससे इलेक्ट्रॉनिक्स या हाइड्रोलिक्स की जटिलता के बिना यांत्रिक प्रणालियों का दूरस्थ संचालन संभव हो जाता है।
यह केबल गैर-लॉकिंग है, जिसका अर्थ है कि यह बिना रैंचिंग या डिटेंशन के स्वतंत्र रूप से वापस आ जाता है।यह मैनुअल एचवीएसी नियंत्रण, हीटर वाल्व, डैमपर, समुद्री शट-ऑफ और अन्य अनुप्रयोगों के लिए आदर्श है जहां चिकनी, पुश-पुल गति की आवश्यकता होती है।
मुख्य कार्य सिद्धांतः 270° मोड़ = 1.5" रैखिक यात्रा

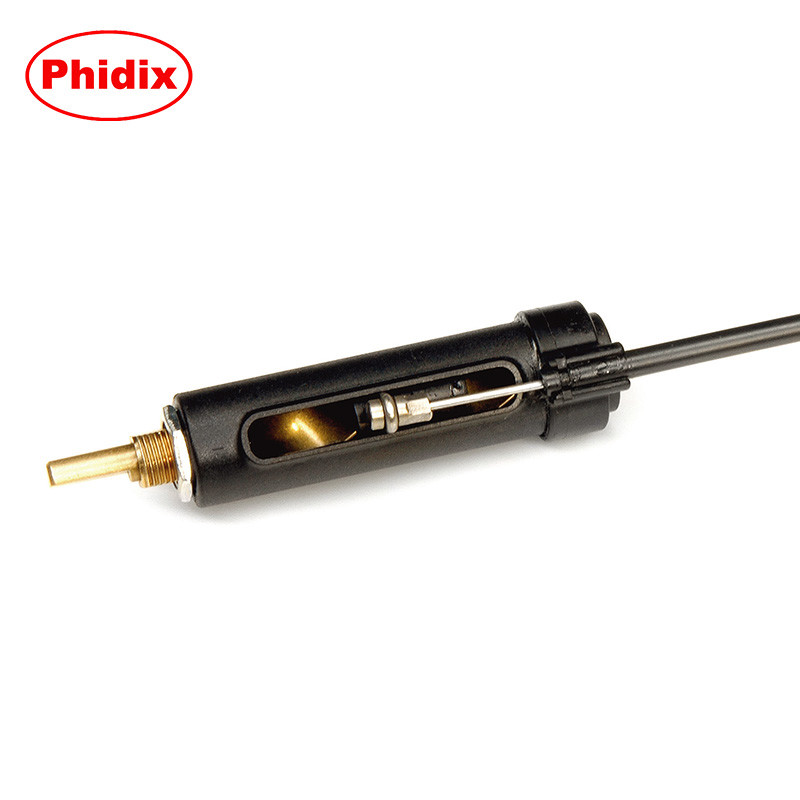

आंतरिक रूप से, केबल में एक सुदृढ़ नलिका के अंदर स्थित एक लचीला सर्पिल-लूप वाला आंतरिक कोर होता है।घुमावदार हैंडल एक इनपुट शाफ्ट (सीडब्ल्यू या सीसीडब्ल्यू) को घुमाता है, जिससे आउटपुट पर 1.5 इंच तक रैखिक स्ट्रोक बनाने के लिए आंतरिक तार को चलाया जाता है।
एक सरलीकृत योजनाः
घुमावदार इनपुट→रैखिक आउटपुट
यह डिजाइन दूरस्थ लेकिन यांत्रिक नियंत्रण की आवश्यकता वाली प्रणालियों के लिए तंग ट्रांसमिशन, न्यूनतम बैकलैश और सटीक आंदोलन सुनिश्चित करता है।
इलेक्ट्रॉनिक एक्ट्यूएशन के बजाय मैकेनिकल रोटरी क्यों चुनें?
| विशेषता |
मैकेनिकल रोटरी केबल |
इलेक्ट्रॉनिक एक्ट्यूएटर |
| तारों की जटिलता |
कोई नहीं |
तारों और बिजली की आवश्यकता होती है |
| विफलता सहिष्णुता |
मैनुअल ओवरराइड हमेशा संभव है |
निदान उपकरण की आवश्यकता हो सकती है |
| पर्यावरण प्रतिरोध |
धूल, कंपन, नमी सहन करता है |
अक्सर घोंसले की जरूरत होती है |
| रखरखाव |
सरल प्रतिस्थापन |
सेवा तकनीशियन की आवश्यकता हो सकती है |
Phidix घुमावदार केबल हैंकठोर, सीमित स्थान वाले वातावरण के लिए आदर्शजहां सरलता और विश्वसनीयता स्वचालन से अधिक मायने रखती है।

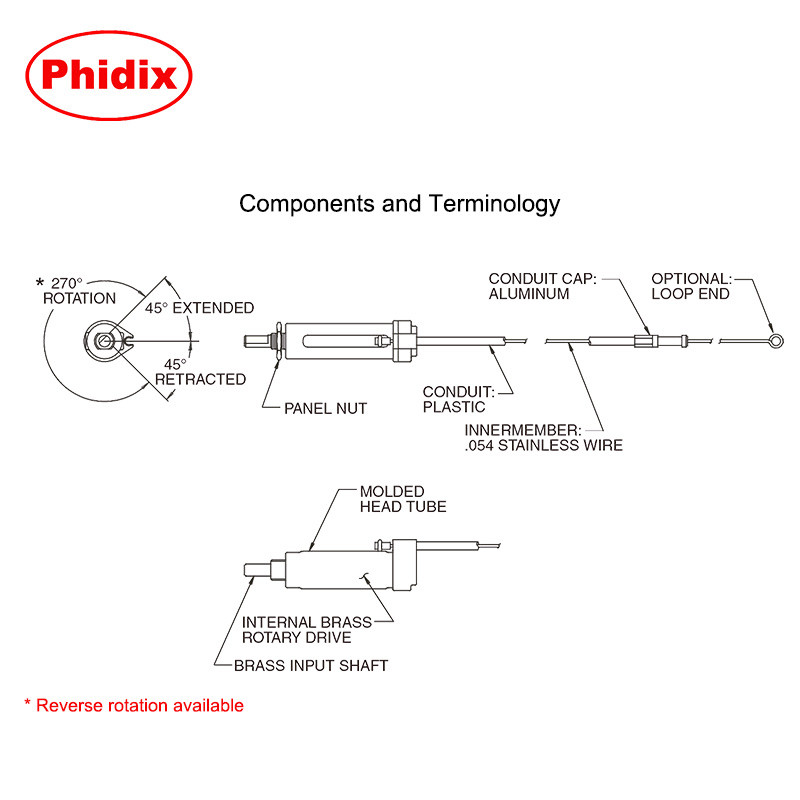

संरचनात्मक संरचना और सामग्री
• इनपुट शाफ्टः पीतल (मानक);CW या CCW उपलब्ध

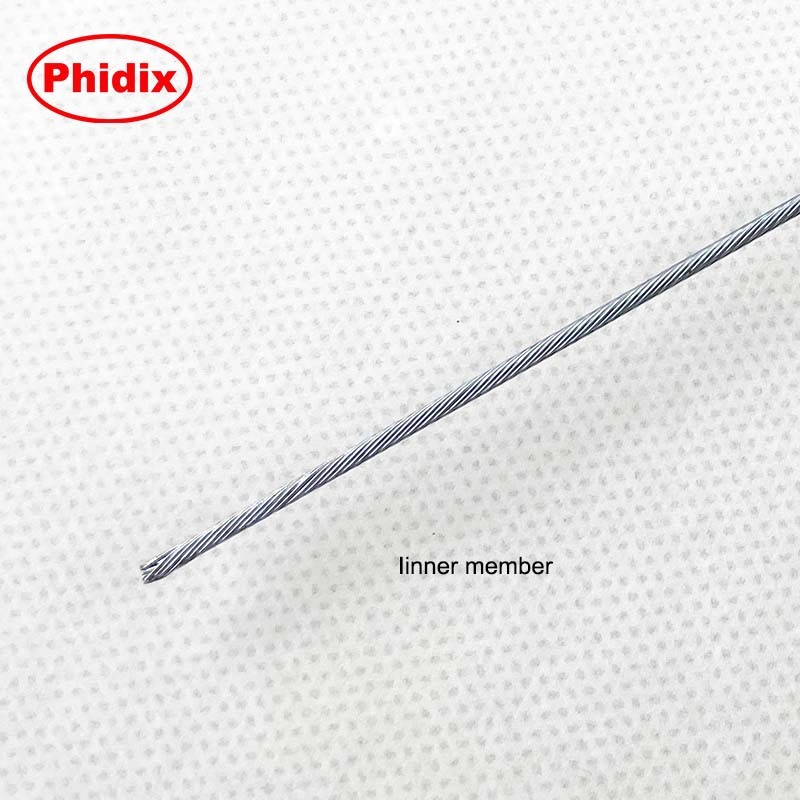

• आंतरिक तारः 1x7 स्टेनलेस स्टील कोर
• आवासः बढ़त वाले धागे के साथ प्रबलित प्लास्टिक
• आउटपुट अंतः बॉल स्टड, लूप या कस्टम रॉड फिटिंग
माउंटिंग थ्रेड: M12 x 1.0 या 3/8-24 UNF
वसंत वापसी: रीसेट बल की आवश्यकता वाले अनुप्रयोगों के लिए वैकल्पिक

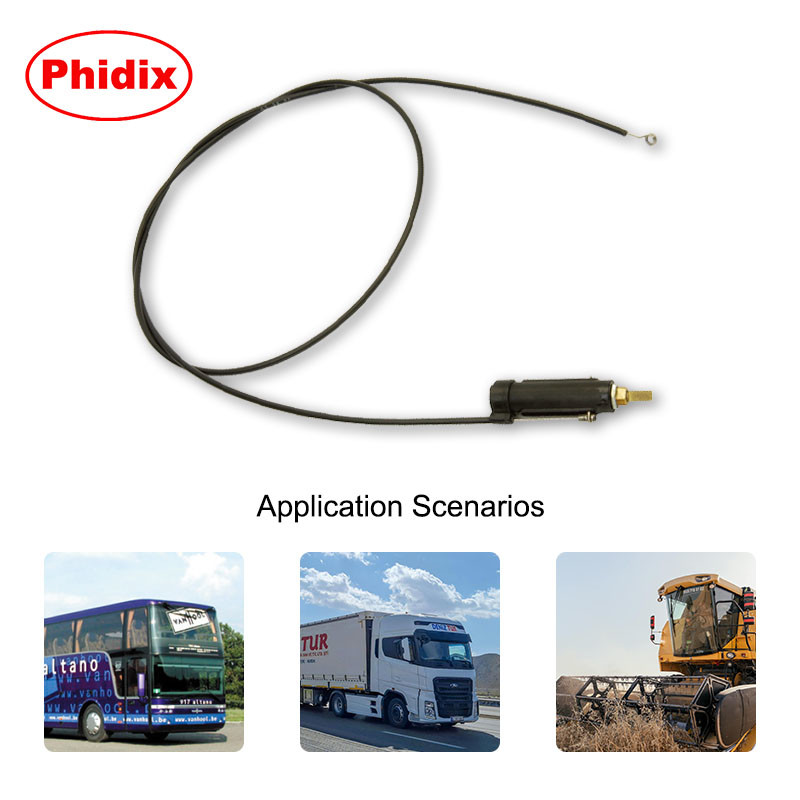

सामान्य अनुप्रयोग
| आवेदन |
उपयोग मामला |
| एचवीएसी प्रणाली |
मैन्युअल वेंटिलेशन या डिमपर एक्टिवेशन |
| वाणिज्यिक वाहन |
कैब में हीटर वाल्व नियंत्रण |
| समुद्री इंजन |
बंद करने के लीवर, घुटन नियंत्रण |
| कृषि मशीनरी |
संलग्न लिंकेज एक्ट्यूएशन |
यह केबल अक्सरपैनल-माउंटेड घुमावदार घुमक्कड़, कई फीट दूर के घटकों को बल प्रेषित करता है, यहां तक कि घुमावदार मार्ग के माध्यम से।

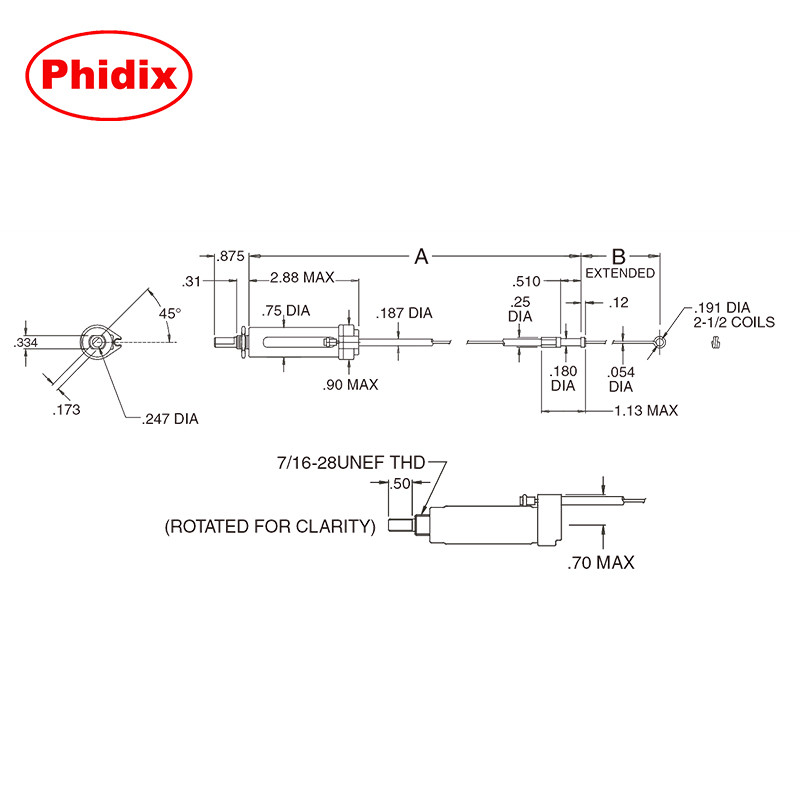

तकनीकी विनिर्देश
| पैरामीटर |
मूल्य |
| यात्रा स्ट्रोक |
1.5" (± 0.1") |
| इनपुट कोण |
270° ± 10° |
| केबल की लंबाई |
12" 72" (अनुकूलित) |
| तापमान सीमा |
30°C से +100°C तक |
| इनपुट शाफ्ट |
पीतल या स्टील |
| थ्रेड इंटरफ़ेस |
3/8-24 UNF या M12 |
एक अलग यात्रा रेंज, धागा, या सामग्री की जरूरत है?कस्टम विकल्प देखें →
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह केबल प्रतिवर्ती है?
हाँ.यह सीडब्ल्यू या सीसीडब्ल्यू इनपुट रोटेशन के लिए कॉन्फ़िगर किया जा सकता है।
प्रश्न: क्या केबल को बंद डैशबोर्ड में लगाया जा सकता है?
बिल्कुल।इसके लचीले आवास और घुमावदार शाफ्ट से इसे तंग घेरों में पैनल-माउंट करना आसान हो जाता है।
प्रश्न: न्यूनतम आदेश मात्रा क्या है?
हम कम मात्रा में प्रोटोटाइप और OEM स्तर के बैच रन दोनों प्रदान करते हैं।विवरण के लिए हमसे संपर्क करें।
प्रश्न: क्या मैं अधिक समय तक चलने वाले स्ट्रोक या दोहरे अंत के संचालन का अनुरोध कर सकता हूँ?
वे कस्टम कॉन्फ़िगरेशन के तहत उपलब्ध हैं।विवरण के लिए अनुकूलन पृष्ठ देखें.
बोली या ड्रॉ मैच का अनुरोध करें
यदि आप एक पैनल नियंत्रण इंटरफ़ेस डिजाइन कर रहे हैं या एक पुराने घूर्णी actuator को बदल रहे हैं, Phidix मिलान भागों या विनिर्देशों के लिए डिजाइन की आपूर्ति कर सकते हैं।
