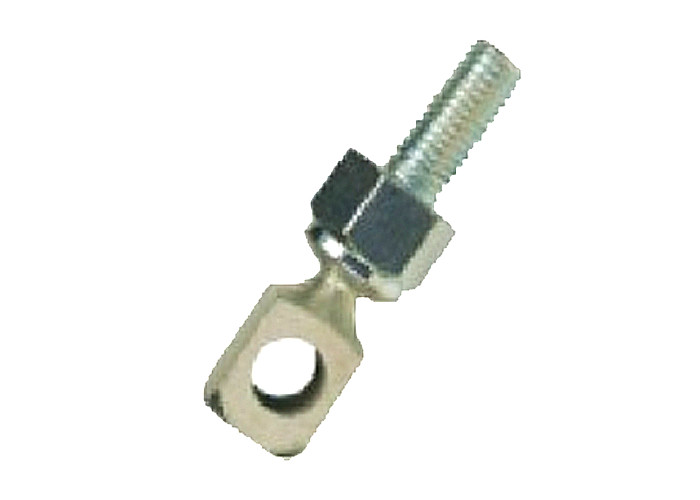

डीएच नियंत्रण घुमावदार श्रृंखला घुमावदार घुमावदार संयुक्त नियंत्रण घुमावदार गेंद संयुक्त
उत्पाद का वर्णन
डीएच घुमावदार विशेष रूप से उन अनुप्रयोगों को नियंत्रित करने के लिए डिज़ाइन किए गए हैं जहां एक कनेक्टिंग रॉड के साथ असीमित समायोजन किया जा सकता है। यह आमतौर पर एचवीएसी या हीटिंग जैसे कम भार संचालन में उपयोग किया जाता है,वेंटिलेशन और एयर कंडीशनिंग, रैखिक नियंत्रण और हल्के औद्योगिक अनुप्रयोग।
यह उत्पाद इन-लाइन डिसअलाइनिंग कंसोल प्रदान करता है जो पुश अनुप्रयोगों के लिए उपयुक्त हैं।
इसके विभिन्न आकारों और शैलियों को प्रत्येक वांछित ऑपरेशन के लिए उपलब्ध कराया गया है और स्थापना में एक बुना एन रबर डिस्क के उपयोग से चिकनी और अनुनाद मुक्त प्रदर्शन प्राप्त होता है।इसके अतिरिक्त, यह 5/16 'कठोर स्व-लॉकिंग स्क्रू प्रदान करता है और 1/4' या 5/1600 व्यास के नियंत्रण छड़ों के साथ संगत है।
विशेषताएं
• कम भार वाले अनुप्रयोगों के लिए उपयुक्त जहां कनेक्टिंग रॉड की पूरी लंबाई के साथ अनंत समायोजन वांछित है
• या तो 1/4 "या 5/16" व्यास नियंत्रण छड़ों के साथ इस्तेमाल किया जा सकता है
• सिर का आकार:DH-.375" वर्ग
• विशेष सेट स्क्रू ((स्वयं-बंद और पहनने के प्रतिरोध के लिए सतह कठोर) पकड़ शक्ति में वृद्धि प्रदान करते हैं
• व्यापक तापमान सीमा में इस्तेमाल किया जा सकता हैः-60°F-250°F ((-51°C-121°C)
• आपके विनिर्देशों के अनुसार कस्टम असेंबली बनाई जा सकती हैं
आवेदन
कई कम भार यांत्रिक गति हस्तांतरण अनुप्रयोग जहां अनंत समायोजन वांछित है, जिनमें शामिल हैंः
• एचवीएसी
• रैखिक नियंत्रण
• हल्के उद्योग के अनुप्रयोग
तकनीकी मापदंड

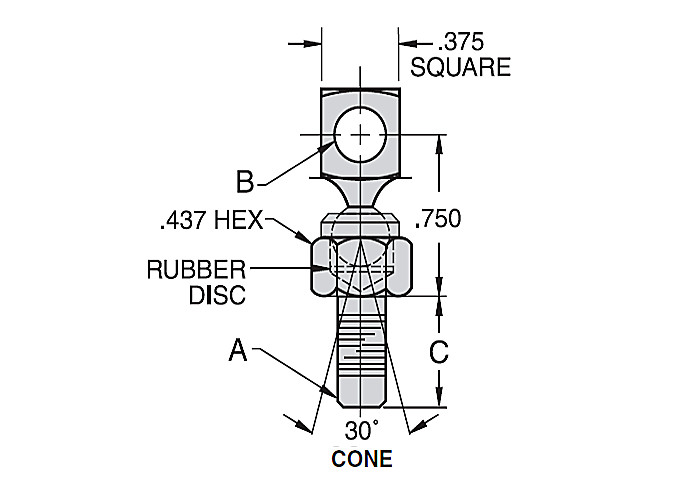

| डीसी/डीएच चार्ट | ||||||
| बी | सी | ए | ||||
| भाग संख्या |
+।005 -.002 |
±.015 | ||||
|
कम अभिन्न अखरोट और वाशर |
इंटीग्रल के साथ अखरोट और वाशर |
उबाऊ व्यास |
शंक |
थ्रेड का आकार & लंबाई |
वजन कम अखरोट और वाशर पाउंड |
अभिन्न के साथ भार अखरोट और वाशर पाउंड |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x.250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x.328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x.500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x.328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x.453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x.516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x.641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x.500 | .035 | ||
चार्ट नोट्स:
1. घुमावदार या तो 1/4 "या 5/16" व्यास नियंत्रण छड़ के साथ इस्तेमाल किया जा सकता
2. DH Swivel Joint एक एकीकृत नट और लॉक वाशर के साथ उपलब्ध है ताकि असेंबली को आसान बनाया जा सके। प्रत्यय में "N" जोड़कर निर्दिष्ट करें। उदाहरणः DC1005FN
सामग्री
गेंद संयुक्त सिर और आधार
• कम कार्बन स्टील
• जस्ता लेपित, स्पष्ट क्रोमेट उपचारित
• बुना एन रबर डिस्क (कंपन मुक्त संचालन प्रदान करता है)
स्व-लॉकिंग स्क्रू
• कम कार्बन स्टील, गर्मी से इलाज
• जस्ता लेपित, स्पष्ट क्रोमेट उपचारित
पैकिंग और शिपिंग
आदेश कोड ️ यूएनएफ धागे
कर्तव्य ️ आकार ️ 1⁄4
आउटपुट विकल्प (बल्केड क्लैंप) ️ BC
यात्रा (इंच) ₹ 3
केबल की लंबाई (इंच) XXX
आदेश कोड ️ मीट्रिक थ्रेड
ड्यूटी ️ आकार ️ M6
आउटपुट विकल्प (बल्केड क्लैंप) ️ BC
यात्रा (मिमी) ₹ 75
केबल की लंबाई (मिमी) XXX
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: नियंत्रण केबलों का ब्रांड क्या है?
उत्तर: नियंत्रण केबलों का ब्रांड PHIDIX है।
प्रश्न: नियंत्रण केबलों का मॉडल नंबर क्या है?
उत्तर: नियंत्रण केबलों का मॉडल नंबर PHIDIX है।
प्रश्न: नियंत्रण केबलों का निर्माण कहाँ किया जाता है?
उत्तर: नियंत्रण केबलों का निर्माण शंघाई में किया जाता है।
प्रश्न: नियंत्रण केबलों के विनिर्देश क्या हैं?
उत्तर: कृपया नियंत्रण केबलों के विनिर्देशों के लिए हमसे संपर्क करें।
