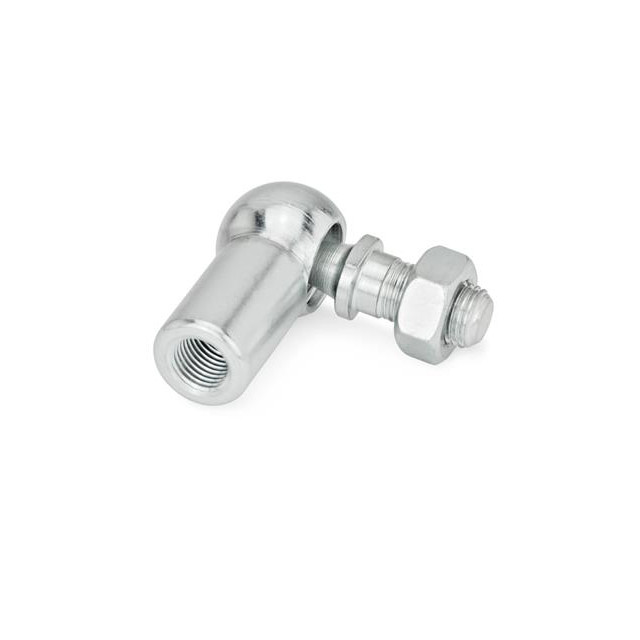

थ्रेडेड बॉल ज्वाइंट लिंकेज में एक बॉल सॉकेट और एक बॉल स्टड होता है
[उत्पाद विवरण]
थ्रेडेड बॉल जॉइंट लिंक में एक बॉल सॉकेट और एक बॉल स्टड होता है।
सुरक्षा पकड़ वाले प्रकार के लिए घुमावदार कोण (प्रकार CS) 15° है, सुरक्षा पकड़ के बिना (प्रकार C) यह 18° है।
इकट्ठा करने के दौरान, गेंद के सॉकेट को स्नैप रिंग पर धकेल दिया जाता है, जो एक रक्षक के रूप में कार्य करता है।गेंद सॉकेट / गेंद स्टड के कनेक्शन सुरक्षा पकड़ द्वारा सुरक्षित किया जा सकता है, जिसे आसानी से लगाया जा सकता है।
गिलहरी बॉल जोड़ों को दूषित होने से बचाने के लिए धूल के ढक्कनों का प्रयोग किया जा सकता है।
हेक्सागोन नट गिल्टेड स्टड के साथ गिल्टेड बॉल जोड़ों का हिस्सा है।
[ सुरक्षात्मक खत्म]
बॉडी और बॉल स्टड जस्ता लेपित और निष्क्रिय; बॉल स्टड डी-ब्रेटली है। विधानसभा चिकनाई है।
[ प्रकार ]
| सी | गिल्टेड स्टड के साथ, सुरक्षा पकड़ के बिना |
| सीएस | गिल्ट स्टड के साथ, सुरक्षा पकड़ के साथ |
[ विनिर्देश]
| घोंसला और घुमावदार स्टड | गेंद |
| स्टील | स्टील |
| • संपत्ति वर्ग 5 | • कठोर |
| • जस्ता लेपित, रंगहीन निष्क्रिय परिष्करण | • गोलाकार सॉकेट चिकनाई |

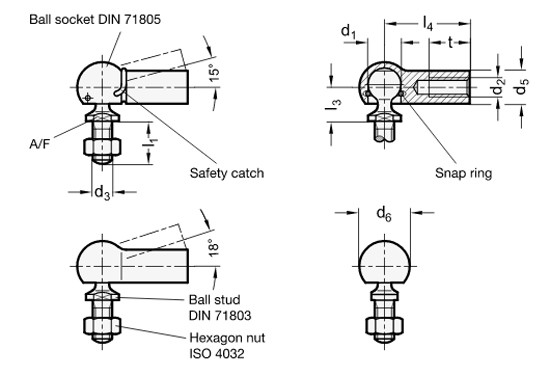

[ आयामों मेंः मीट्रिक]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | ए/एफ | मिनट. | |
| H9/h9 | दाहिने हाथ का धागा | बाएं हाथ का धागा | धागा | मिन. | खींचने का बल | ||||||
| 8 | एम 5 | एम 5 एल | एम 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 6.74 पाउंड (30 एन) |
| 10 | एम 6 | एम 6 एल | एम 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 8.99 पाउंड (40 एन) |
| 13 | एम 8 | एम 8 एल | एम 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13.49 पाउंड (60 एन) |
| 16 | एम 10 | एम 10 एल | एम 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 पाउंड (80 एन) |
| 16 | एम 12 | एम 12 एल | एम 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 पाउंड (80 एन) |
| 19 | M 14F | M 14FL | M 14 x 15 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 22.48 पाउंड (100 एन) |
[ चित्र ]
