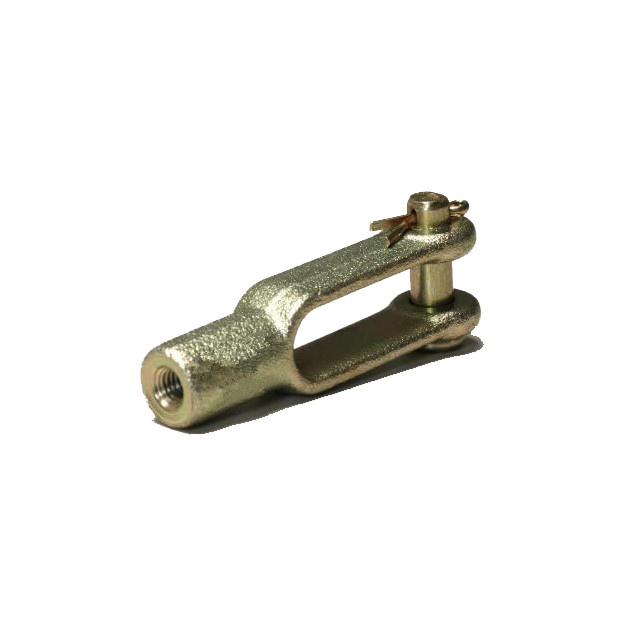

क्लेविस संयोजन में क्लेविस पिन और स्प्लिट पिन शामिल हैं
[उत्पाद विवरण]
स्लीव्स का उपयोग लॉन और बगीचे से लेकर भारी निर्माण तक के अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जा सकता है। वे कम कार्बन स्टील और संक्षारण प्रतिरोध के लिए जिंक लेपित से बने होते हैं।एक क्लिविस का उपयोग उन स्थितियों में किया जा सकता है जहां एक लिंक को आसानी से डिस्कनेक्ट करने की आवश्यकता होती है. ऐसे मामलों में, हमारे कई आसान स्थापित करने के लिए और हटाने के लिए पकड़ क्लिप लिंक की आंख के माध्यम से जगह में clevis लॉक करने के लिए पिन के बिना साथ इस्तेमाल किया जा सकता है.स्प्रिंग पिन कम कार्बन स्टील पिन और एक गर्मी इलाज स्प्रिंग स्टील निकायों का उपयोग कर बनाया जाता हैपकड़े हुए क्लिप गर्मी से इलाज किए गए स्प्रिंग स्टील का उपयोग करके बनाए जाते हैं।
[ विशेषताएँ ]
• आर्थिक डिजाइन के लिए कम कार्बन स्टील
• उच्च परिशुद्धता फिट और उपस्थिति के लिए मशीनीकृत clevis शैली
• मीट्रिक और इंच दोनों में उपलब्ध
• मीट्रिक और इंच दोनों RH और LH संस्करणों में उपलब्ध हैं
• कई प्रकार के रिटेनिंग क्लिप उपलब्ध हैं
• डीआईएन 71 752 (मीट्रिक) के समान
[ क्लेविस पिन रिटेनिंग क्लिप चार्ट]
| क्लेविस सभाएँ |
भाग नं. | धागा | पिन व्यास | लम्बाई | अंदर खोलना | भीतर की गहराई |
|
क्लेविस विधानसभा क्लेविस पिन शामिल है और स्प्लिट पिन |
175-601-202 | 10-32 UNF | 3/16" | 1.56" | .19" | 1.00" |
| 175-601-204 | 10-32 UNF | चौथाई" | 2.00" | .29" | 1.30" | |
| 175-601-206 | 1/4-28 यूएनएफ | चौथाई" | 2.00" | .29" | 1.30" | |
| 175-601-210 | 1/4-28 यूएनएफ | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-208 | 5/16-24 यूएनएफ | चौथाई" | 2.00" | .29" | 1.30" | |
| 175-601-212 | 5/16-24 यूएनएफ | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-216 | 5/16-24 यूएनएफ | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-214 | 3/8-24 यूएनएफ | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-218 | 3/8-24 यूएनएफ | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-222 | 3/8-24 यूएनएफ | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-487 | 3/8-24 यूएनएफ | 1/2" | 3.00" | .57" | 1.88" | |
| 175-601-220 | 7/16-20 यूएनएफ | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-226 | 1/2-20 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-230 | 1/2-20 UNF | 1/2" | 3.00" | .57" | 1.88" | |

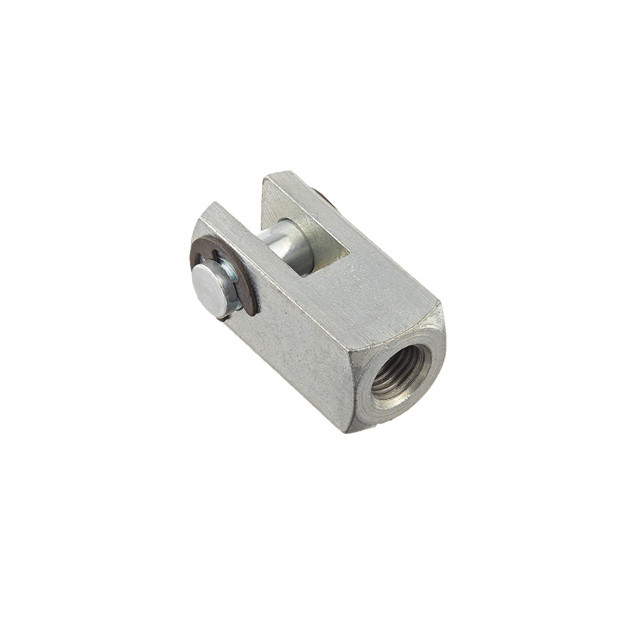

| मशीनीकृत क्लीव | 175-435-088 | 1/2-20 UNF | 1/2" | 1.68 | .53 | 1.18 |
| स्लिप क्लेविस | AC310 | 1/4-28 यूएनएफ | 2.5" | चौथाई" | 3.25" | .28" |
