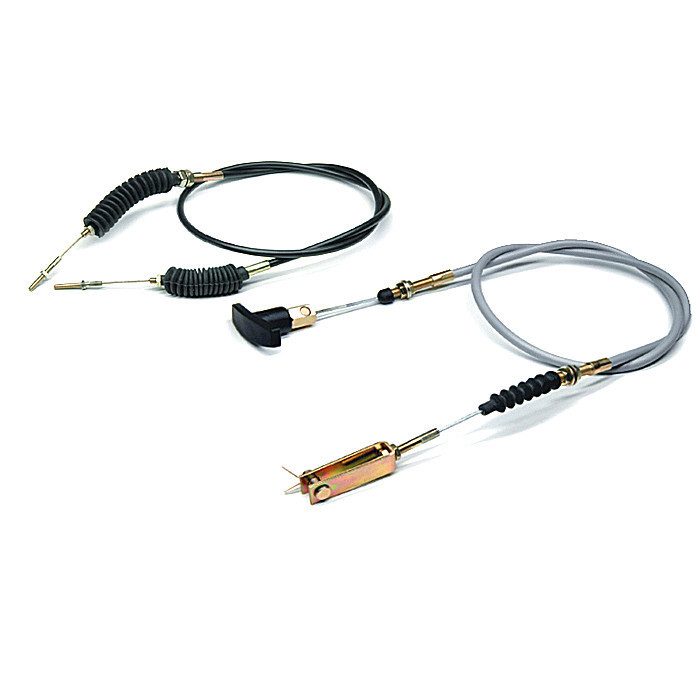

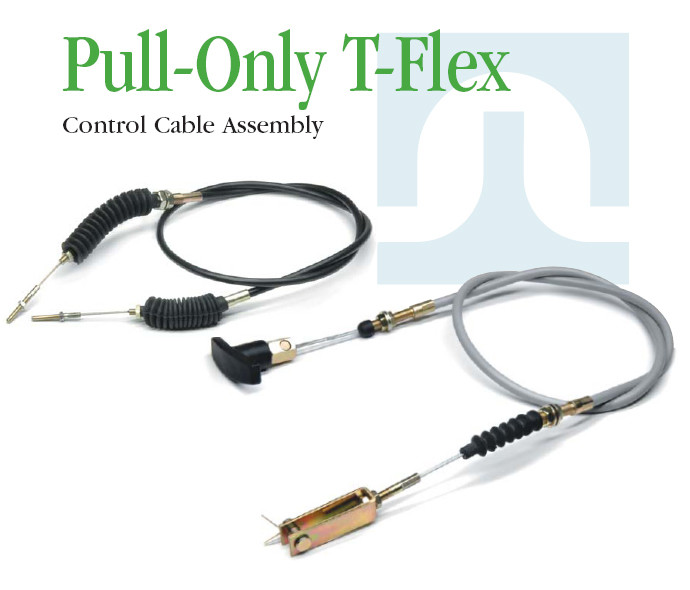

फिडिक्स के टी-फ्लेक्स नियंत्रण केबलों को केवल खींचने वाली गति नियंत्रण के लिए डिज़ाइन किया गया है, जो एक उच्च-तन्यता कार्बन स्टील कोर और टिकाऊ बाहरी शीट के साथ बनाया गया है।हम सिस्टम एकीकरण, इंजीनियरिंग निर्णय और कस्टम कॉन्फ़िगरेशन का समर्थन करने के लिए प्रमुख तकनीकी विनिर्देशों और आयामी चित्र प्रदान करते हैं।
| विशेषता | विनिर्देश |
| स्ट्रोक रेंज | 1.0" ️ 3.0" (25 ️76 मिमी) |
| न्यूनतम झुकने की त्रिज्या | 5 इंच (127 मिमी) |
| लोड क्षमता | 3000 पाउंड तक |
| बाहरी केबल व्यास | 7.5 मिमी (सामान्य) |
| केबल कोर | उच्च तन्यता वाले कार्बन स्टील के तार |
| शीट सामग्री | ऑलिप्रोपाइलीन (मानक) / उच्च तापमान प्लास्टिक |
| तापमान सीमा | -54°C से +110°C (-65°F से 185°F) |
उच्च भार और कम विक्षोभ के अनुप्रयोगों के लिए, टी-फ्लेक्स केबल कंपन और दोहराए गए संचालन के तहत भी सटीक प्रदर्शन बनाए रखते हैं।
टी-फ्लेक्स नियंत्रण केबल विभिन्न प्रकार के अंत फिटिंग प्रकारों का समर्थन करते हैं, प्रत्येक अलग-अलग माउंटिंग सिस्टम के लिए उपयुक्त हैः
• रॉड एंड्स: सीधे लीवर एक्शन के लिए थ्रेडेड स्टेम्स
• क्लीविस और योकः लिंक-आधारित कनेक्शन के लिए
• घुंडी/आंखें/गोले के सिर: पैनल या घूर्णी उपकरण
• स्क्रू या हेड वाले आस्तीन: समर्थन संरचना स्थिरता
पूर्ण अंत फिट ड्राइंग पीडीएफ डाउनलोड करें Pull_Only_T_Flex.pdf
नीचे आयामी आरेख सामान्य टी-फ्लेक्स केबल फिटिंग विकल्प और माउंटिंग विन्यास हैं।
• घुमावदार आस्तीन अंत
• स्लिव्स एंड
नोटः सभी फिटिंग प्रकारों के लिए पूर्ण आयामी विनिर्देशों के लिए, हमारी पूरी तकनीकी गाइड डाउनलोड करें।
हमें अपने स्ट्रोक, भार, ऑपरेटिंग तापमान, और कनेक्शन शैली प्रदान करें।हमारे इंजीनियर आपके आवेदन के लिए एक मिलान खींच-केवल केबल असेंबली डिजाइन करेंगे।
Phidix से संपर्क करेंइंजीनियरिंग सहायता या सीएडी मॉडल के लिए
