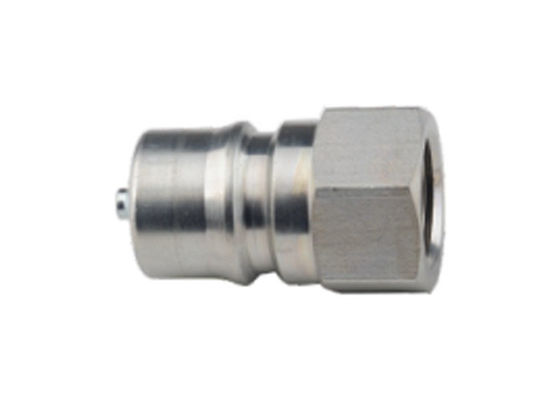

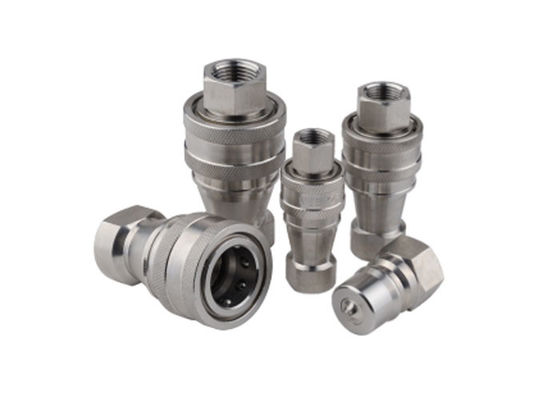

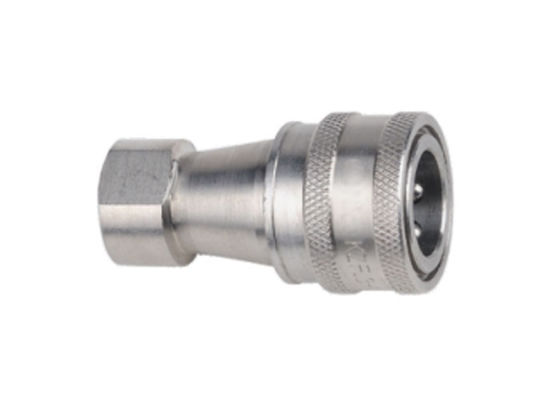

ISO7241B स्टेनलेस स्टील ओपन और क्लोज टाइप हाइड्रोलिक क्विक कपलर
विशेषताएं
सीबी-एसपीएल-1एफजी/सीबी-एसपीएम-1एफजी का उपयोग निर्माण उपकरण, हाइड्रोलिक अनुप्रयोगों में किया जाता है।इन डबल शट-ऑफ युग्मन कहीं भी पाया जा सकता है कि तरल पदार्थ हस्तांतरण लाइनों के संचालन या उपकरण के रखरखाव के लिए कनेक्ट और डिस्कनेक्ट करने की जरूरत है, और तरल पदार्थ का नुकसान अवांछनीय है।
मानक सामग्री
| शरीर का आकार | पार्टनर। | एलएस | Φ D | एचएस | ए | टी |
| 1/8" | CB-S2L-1F | 48 | 24 | 2 | 10 | ZG1/8 |
| चौथाई" | CB-S2L-1F | 58 | 28 | 2 | 12.5 | ZG1/4 |
| 3/8" | CB-S3L-1F | 65 | 35 | 2 | 13 | ZG3/8 |
| 1/2" | CB-S4L-1F | 72 | 45 | 2 | 14 | ZG1/2 |
| 3/4" | CB-S6L-1F | 88 | 55 | 2 | 17 | ZG3/4 |
| 1" | CB-S8L-1F | 102 | 65 | 2 | 23 | ZG1 |
| 1-1/4" | CB-S10L-1F | 115 | 79 | 2 | 27 | ZG1-1/4 |
| 1-1/2" | CB-S12L-1F | 124 | 79 | 2 | 27 | ZG1-1/2 |
| 2" | CB-S16L-1F | 132 | 109 | 2 | 30 | ZG2 |
| शरीर का आकार | पार्टनर। | एलपी | सी | एचपी | ए | टी |
| 1/8" | CB-P2L-1F | 29 | 19 | 6 | 10 | ZG1/8 |
| चौथाई" | CB-P2L-1F | 36 | 22.5 | 6 | 12.5 | ZG1/4 |
| 3/8" | CB-P3L-1F | 40 | 25 | 6 | 13 | ZG3/8 |
| 1/2" | CB-P4L-1F | 44 | 28 | 6 | 14 | ZG1/2 |
| 3/4" | CB-P6L-1F | 52 | 36 | 6 | 17 | ZG3/4 |
| 1" | CB-P8L-1F | 62 | 40 | 6 | 23 | ZG1 |
| 1-1/4" | CB-P10L-1F | 70 | 45 | 6 | 27 | ZG1-1/4 |
| 1-1/2" | CB-P12L-1F | 75 | 49 | 6 | 27 | ZG1-1/2 |
| 2" | CB-P16L-1F | 80 | 52 | 6 | 30 | ZG2 |
