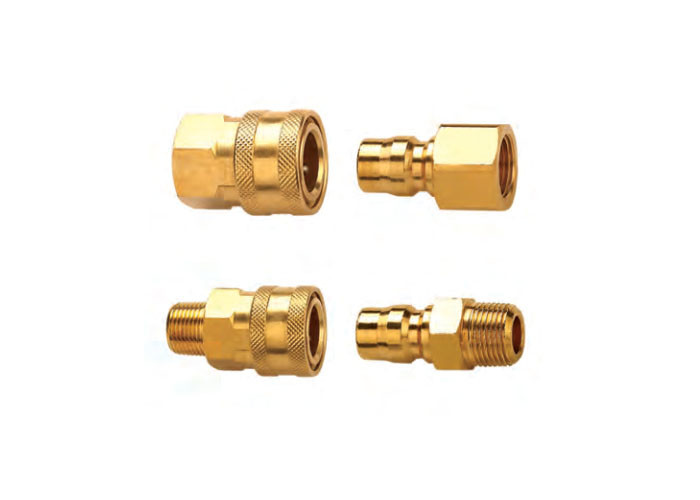

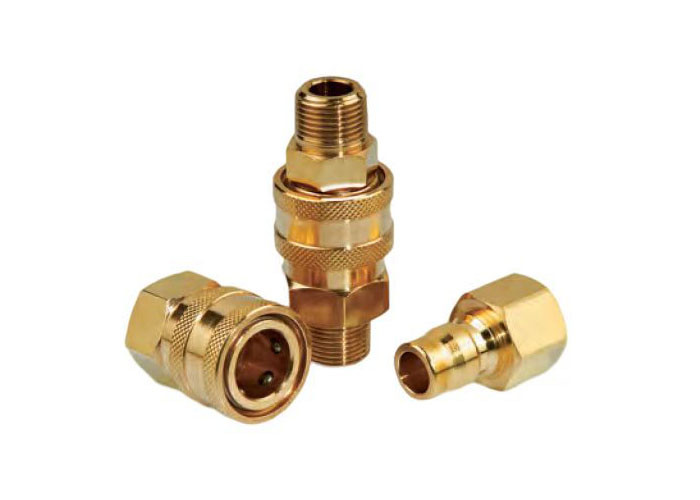

अधिकतम प्रवाह में अनुप्रयोग जापानी प्रकार के हाइड्रोलिक पीतल त्वरित युग्मन
अनुप्रयोगः श्रृंखला उन अनुप्रयोगों के लिए गैर-वाल्स्ड युग्मन हैं जहां अधिकतम प्रवाह की आवश्यकता होती है।खुला छेद किसी भी त्वरित युग्मन डिजाइन में सबसे कम दबाव गिरावट प्रदान करता है और उच्च दबाव वाले पानी और भाप वाशर जैसे अनुप्रयोगों के लिए आदर्श है, कालीन क्लीनर और मोल्ड शीतलक लाइनों और कई अन्य गैर-वाल्व्ड अनुप्रयोगों।
विनिर्देशः
| शरीर का आकार ((में) | 1/8 | चौथाई | 3/8 | आधा |
| दर दबाव (पीएसआई) | ||||
| ब्रास सीपीएलआर/एनपीएल | 1000 | 1000 | 1000 | 1000 |
| एसएस सीपीएलआर/एनपीएल | 2000 | 2000 | 1500 | 1500 |
| नामित प्रवाह (जीपीएम) | 3 | 6 | 12 | 12 |
| तापमान रेंज (std सील) | -20°C से +120°C | |||
विशेषताएं:
1दोनों हिस्सों में वाल्व के बिना चिकनी, खुली बोरिंग न्यूनतम दबाव में गिरावट प्रदान करती है और उन अनुप्रयोगों में आसान क्लैंजिंग की अनुमति देती है जहां एक ही लाइनों का उपयोग एक से अधिक मीडिया के लिए किया जाता है।
2युग्मक और निप्पल ठोस बार स्टॉक से मशीनीकृत होते हैं जो गुणवत्तापूर्ण युग्मन प्रदान करते हैं जो टिकाऊ होता है।
3स्तनपाती पीतल और 304 स्टेनलेस स्टील में मानक उत्पाद सामग्री के रूप में उपलब्ध हैं।
4स्तन 304 स्टेनलेस स्टील, पीतल में उपलब्ध हैं।
5यह युग्मन एक "इंटरचेंज" युग्मन है क्योंकि यह आयामी और कार्यात्मक रूप से अन्य निर्माताओं द्वारा बनाए गए समान युग्मनों के साथ इंटरचेंज हो सकता है।
6. NITTO TSP सीरीज के साथ संगत.
| भाग नं. | एलएस | ¢ डी | HEX1 | ए | टी |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| भाग नं. | एलएस | ¢ डी | HEX1 | ए | टी |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| भाग नं. | एलपी | सी | HEX2 | ए | टी |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| भाग नं. | एलपी | सी | HEX1 | ए | टी |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
