थ्रेड लॉक प्रकार हाइड्रोलिक त्वरित युग्मन थ्रेड त्वरित कनेक्ट

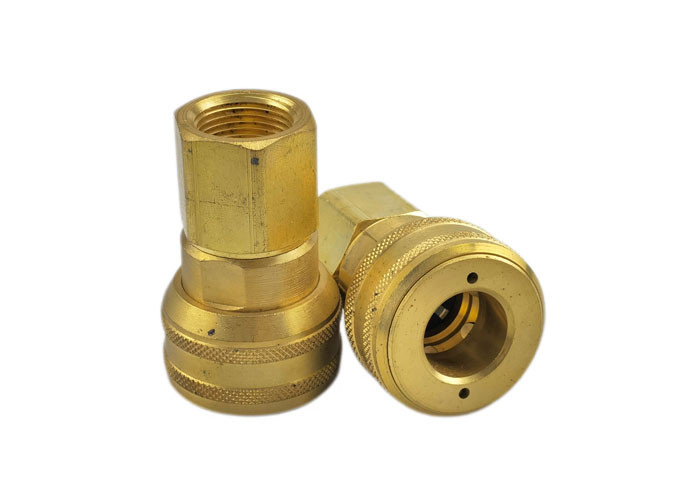

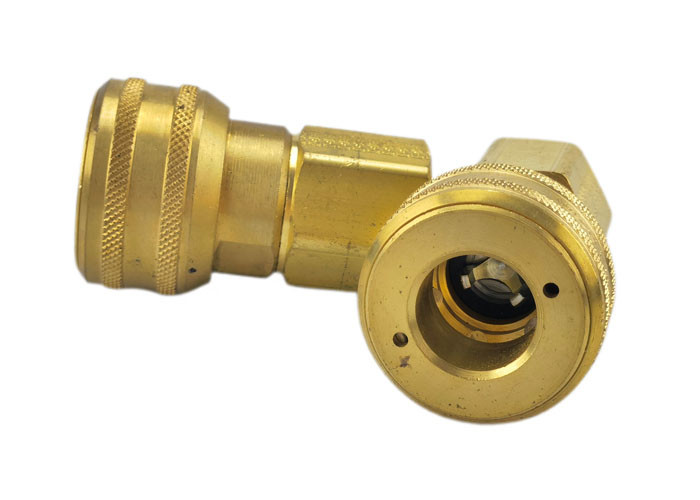

0.25 इंच थ्रेडेड क्विक कनेक्ट, पीतल त्वरित रिलीज़ युग्मन
विशेषताएं
25 मिमी से अधिक नाममात्र व्यास वाले युग्मनों को यूरोपीय दबाव उपकरण निर्देश 97/23 ईसी के मॉड्यूल डी 1 के प्रावधानों के अनुसार डिजाइन और निर्मित किया जाता है।इनका उपयोग वाष्पीय गैसों के परिवहन के लिए नहीं किया जाना चाहिए।.
आवेदन
सभी औद्योगिक और गंभीर अनुप्रयोग.सार्वजनिक कार्य, अपतटीय, उठाने वाले उपकरण, भारी यांत्रिक भार के अधीन प्रणाली, उच्च दबाव
सीबी-5 सीरीज के कॉम्प्लैंट्स जिनकी नाममात्र व्यास 25 मिमी तक होती है, उन्हें यूरोपीय दबाव उपकरण निर्देश 97/23 ईसी के अनुच्छेद 3.3 के तहत डिजाइन और निर्मित किया गया है।
मानक सामग्री
| शरीर का आकार | पार्टनर। | धागा | ए | बी | HEX |
| चौथाई" | CB-S2S-5FN | 4/1-18 | 53 | 35 | 19 |
| चौथाई" | CB-S2S-5FG | 4/1-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2" | CB-S4S-5FN | 1/2-14 | 74 | 45 | 27 |
| 1/2" | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4" | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4" | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| शरीर का आकार | पार्टनर। | धागा | सी | D | HEX |
| चौथाई" | CB-P2S-5FN | 4/1-18 | 35 | 15 | 19 |
| चौथाई" | CB-P2S-5FG | 4/1-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| 1/2" | CB-P4S-5FN | 1/2-14 | 50 | 22 | 27 |
| 1/2" | CB-P4S-5FG | 1/2-14 | 50 | 22 | 27 |
| 3/4" | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4" | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
