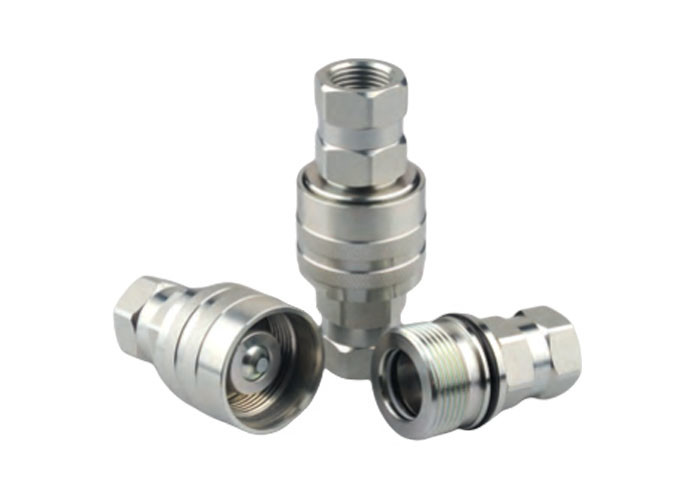

वाल्व के साथ सॉकेट वाल्व के साथ प्लग CVV थ्रेड लॉक प्रकार हाइड्रोलिक त्वरित युग्मन
आवेदन
सीवीवी श्रृंखला का व्यापक रूप से उपकरणों (एक्सकेवेटर), वाहनों, हाइड्रोलिक उपकरणों, ड्रिलिंग मशीनों में उपयोग किया जाता है।
विनिर्देश:
| शरीर का आकार ((में) | चौथाई | 3/8 | आधा | 3/4 | 1 |
| नामित दबाव (पीएसआई) | 5000 | 5000 | 5000 | 5000 | 5000 |
| नामित प्रवाह (जीपीएम) | 3 | 6 | 12 | 28 | 50 |
| तापमान सीमा (एसटीडी सील) | -20°C से +120°C | ||||
| मानक सील सामग्री | एनबीआर | ||||
विशेषताएं:
1, नए वाल्व डिजाइन, यह उच्च प्रवाह और आवेग के दबाव से प्रतिरोध क्षति प्रदान कर सकते हैं कि उन्नत प्रदर्शन.
2, स्थायित्व के लिए ठोस स्टील बारस्टॉक से मशीनीकृत।
3, सीवीवी श्रृंखला में एक घुमावदार आस्तीन लॉक तंत्र का उपयोग किया जाता है, जो युग्मक पर मिलान करने वाले पुरुष धागे के साथ मेल खाता है, दो हिस्सों को कनेक्शन से मैन्युअल रूप से एक साथ घुमाया जाना चाहिए।
4, नया क्रोम प्लेटिंग उपचार उन्नत एंटी-रस्ट प्रदर्शन प्रदान करता है।
5, एक थ्रेड वाल्व रिटेनर एक वाल्व स्टॉप प्रदान करता है जो वाल्व के सकारात्मक संरेखण को सुनिश्चित करता है।
6, FASTER CVV सीरीज STCCHI VD सीरीज के साथ संगत है।
| भाग नं. | एलएस | D | HEX1 | HEX3 | ए | टी |
| सीबी-एस2एस-सीवीवी | 58.6 | 34 | S19六角 | S30 के सामने | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30 के सामने | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 के सामने | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 के सामने | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 के सामने | 24.5 | जी1 एनपीटी1 |
| भाग नं. | एलपी | d | HEX2 | ए | टी |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | जी1 एनपीटी1 |
