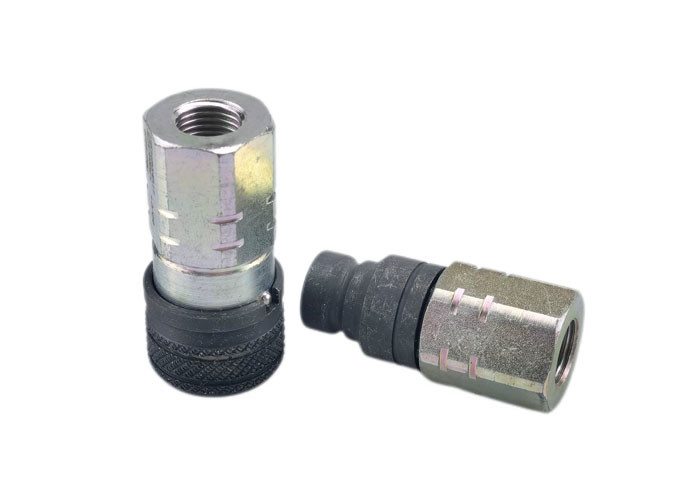

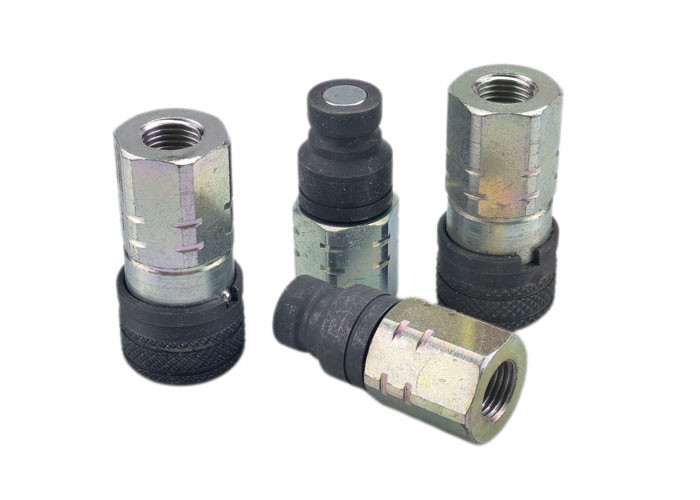

3/8'' ISO16028 फ्लैट फेस हाइड्रोलिक स्टैंडर्ड स्टील फ्लैट फेस युग्मन
आवेदन
सीबी-6 श्रृंखला उन अनुप्रयोगों के लिए आदर्श है जहां हाइड्रोलिक रिसाव एक चिंता का विषय है और अन्य निर्माताओं के साथ विनिमेयता महत्वपूर्ण है।कृषि उपकरणखनन उपकरण, रेलवे रखरखाव, ओवरहेड बकेट लिफ्ट, स्किड स्टीयर लोडर
मानक सामग्री
सीबी-6 श्रृंखला युग्मन एक सपाट चेहरे सूखी ब्रेक या न्यूनतम रिसाव हाइड्रोलिक युग्मन है जो आईएसओ 16028 मानक को पूरा करता है। शरीर के आकार 1/4 ", 3/8", 1/2", 5/8", 3/4 "और 1 " हैं।
विशेषताएं
| शरीर का आकार | पार्टनर। | धागा | ए | बी | HEX |
| चौथाई" | CB-S2S-6FN | चौथाई | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | आधा | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | आधा | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4 | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | आधा | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4 | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| शरीर का आकार | पार्टनर। | धागा | सी | D | HEX |
| चौथाई" | CB-P2S-6FN | चौथाई | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | आधा | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | आधा | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4 | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | आधा | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4 | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
