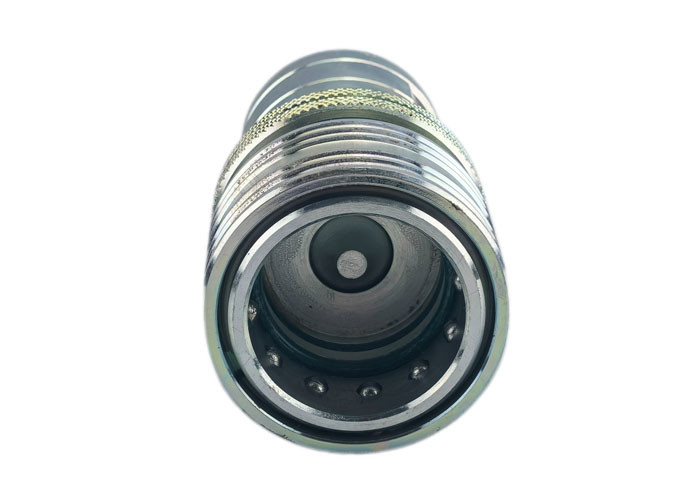

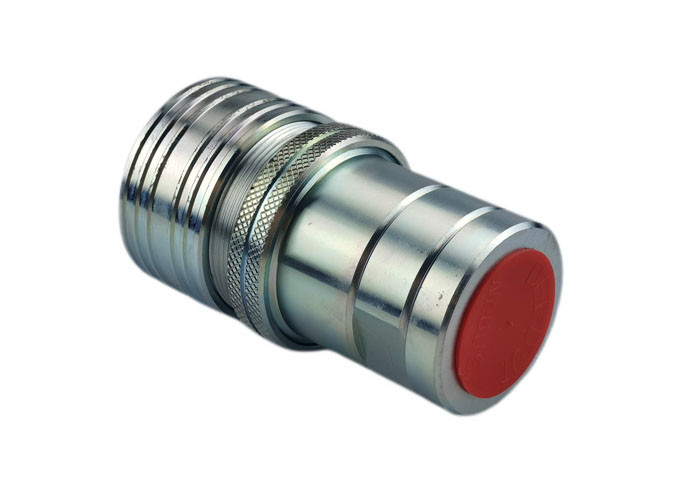

1′ स्टील त्वरित डिस्कनेक्ट युग्मन हाइड्रोलिक अनुप्रयोग डबल बंद युग्मन
आवेदन
• ऑटोमोबाइल • कृषि • निर्माण • तेल और गैस • रेलवे • विमानन • खाद्य प्रसंस्करण • लौह और इस्पात उद्योग • इलेक्ट्रॉनिक्स • प्रयोगशालाएं • सामान्य हाइड्रोलिक अनुप्रयोग
मानक सामग्री
विशेषताएं
सीबी-7 सीरीज स्टील त्वरित डिस्कनेक्ट युग्मन डबल बंद युग्मन कनेक्ट करने के लिए एक खींच है। यह श्रृंखला उपयोगकर्ताओं की पसंद के रूप में रहता है जब यह उच्च दबाव जैसे गंभीर हाइड्रोलिक अनुप्रयोगों की बात आती है,दबाव आवेग, भारी यांत्रिक भार और लगातार कनेक्शन और डिस्कनेक्शन चक्र। अद्वितीय आस्तीन लॉक विकल्प एक विश्वसनीय समाधान प्रदान करता है और अंतिम उपयोगकर्ता के लिए लाभ जब सुरक्षा एक चिंता का विषय है।
| शरीर का आकार | पार्टनर। | धागा | ए | बी | HEX |
| 1/8" | CB-S1S-7FN | 1/8-27 | 1.65 | 0.94 | 0.63 |
| 1/8" | CB-S1S-7FG | 1/8-28 | 1.65 | 0.94 | 0.63 |
| चौथाई" | CB-S2S-7FN | 4/1-18 | 1.97 | 1.10 | 0.75 |
| चौथाई" | CB-S2S-7FG | 4/1-19 | 1.97 | 1.10 | 0.75 |
| 3/8" | CB-S3S-7FN | 3/8-18 | 2.32 | 1.34 | 0.90 |
| 3/8" | CB-S3S-7FG | 3/8-19 | 2.32 | 1.34 | 0.90 |
| 1/2" | CB-S4S-7FN | 1/2-14 | 2.71 | 1.50 | 1.06 |
| 1/2" | CB-S4S-7FG | 1/2-14 | 2.71 | 1.50 | 1.06 |
| 3/4" | CB-S6S-7FN | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 3/4" | CB-S6S-7FG | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 1" | CB-S8S-7FN | 1-11 | 3.89 | 2.05 | 1.61 |
| 1" | CB-S8S-7FG | 1-11 | 3.89 | 2.05 | 1.61 |
| शरीर का आकार | पार्टनर। | धागा | सी | D | HEX |
| 1/8" | CB-P1S-7FN | 1/8-27 | 1.10 | 0.72 | 0.63 |
| 1/8" | CB-P1S-7FG | 1/8-28 | 1.10 | 0.72 | 0.63 |
| चौथाई" | CB-P2S-7FN | 4/1-18 | 1.38 | 0.86 | 0.75 |
| चौथाई" | CB-P2S-7FG | 4/1-19 | 1.38 | 0.86 | 0.75 |
| 3/8" | CB-P3S-7FN | 3/8-18 | 1.65 | 1.04 | 0.90 |
| 3/8" | CB-P3S-7FG | 3/8-19 | 1.65 | 1.04 | 0.90 |
| 1/2" | CB-P4S-7FN | 1/2-14 | 1.97 | 1.22 | 1.06 |
| 1/2" | CB-P4S-7FG | 1/2-14 | 1.97 | 1.22 | 1.06 |
| 3/4" | CB-P6S-7FN | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 3/4" | CB-P6S-7FG | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 1" | CB-P8S-7FN | 1-11 | 2.79 | 1.87 | 1.61 |
| 1" | CB-P8S-7FG | 1-11 | 2.79 | 1.87 | 1.61 |
