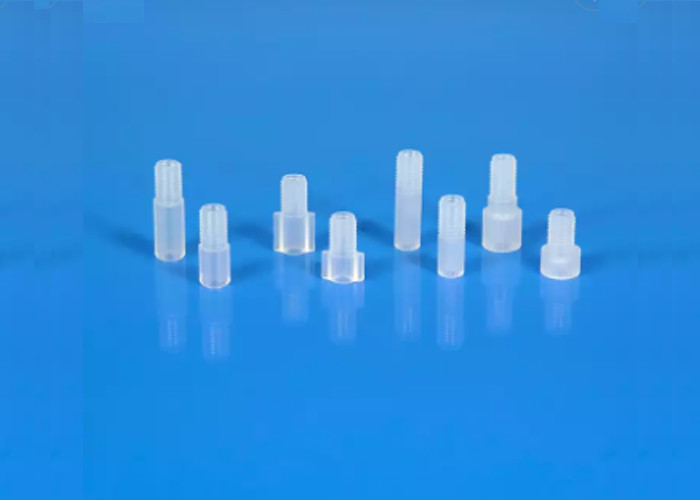

आयातित सामग्री प्लास्टिक कनेक्टर M6 1/4-28UNF पुरुष धागा फ्लैंग फिटिंग
उत्पाद की विशेषता
फ्लैंग फिटिंग उच्च दबाव (1.5Mpa तक और भी अधिक) और अस्थिर प्रणालियों में अच्छा प्रदर्शन करती है।
पीपी या पीटीएफई, 1/4-28UNF या M6 फ्लैंगलेस नट
फ्लैट बॉटम रिसीविंग पोर्ट के साथ संगत
फिंगर-टाइट सुविधा, कोई चाबी की आवश्यकता नहीं है
मानक कठोर ट्यूबिंग OD2.5mm, 3.0mm, 1/18 "(3.175mm), 3.2mm, 4.0mm के लिए उपयोगकर्ता
विनिर्देश
| मॉडल नं. | सामग्री | रंग | धागा | नामित दबाव (psi/Mpa) | ट्यूबिंग ओडी | Qty. |
| Z-710-1/4-28P | पीपी | नीला | 1/4-28UNF | ≥ 217.5/1.5 | 3.2/3.175/3.0/2.5 मिमी | 10-पीके |
| Z-710-1/4-28E | पीटीएफई | |||||
| WD020A-1/4-28P | पीपी |
4.0 मिमी |
||||
| WD020A-1/4-28E | पीटीएफई | |||||
| Z-710-M6P | पीपी | एम6 | 3.2/3.175/3.0/2.5 मिमी | |||
| Z-710-M6E | पीटीएफई | |||||
| WD020A-M6P | पीपी |
4.0 मिमी |
||||
| WD020A-M6E |
पीटीएफई
|
आवेदन नोट
1. 1/4-28 नट चुनें जब प्राप्त पोर्ट 1/4-28 है; M6 नट चुनें जब प्राप्त पोर्ट M6 है।
2. नली को फ्लैंज करने से पहले, सुनिश्चित करें कि नली के अंत में एक साफ, चौकोर, burr मुक्त कटौती है। यह बहुत महत्वपूर्ण है,के रूप में वर्ग कटौती ट्यूबिंग संभोग पोर्ट के नीचे के साथ पूर्ण संपर्क बनाने में मदद करता हैट्यूबिंग को ठीक से काटने की उपेक्षा से मृत मात्रा हो सकती है, जिसके परिणामस्वरूप चरम विकृति जैसे फ्रंटिंग, टेलिंग या ब्रैडिंग हो सकती है।
3दो टुकड़े फिटिंग स्थापना चरणः
a. नली के अंत को विशेष नली उपकरण के साथ फ्लैंज करें
नट को सिलिड करें, संयोजन को प्राप्त करने वाले बंदरगाह में डालें, ट्यूब को बंदरगाह में तब तक धकेलें जब तक कि यह नीचे न निकल जाए।
c. बंदरगाह में नट को तब तक कसें जब तक कि यह कस न हो जाए।
4पीपी सामग्री गैर संक्षारक या कमजोर संक्षारक तरल के लिए है; पीटीएफई मजबूत संक्षारक तरल के लिए है।
