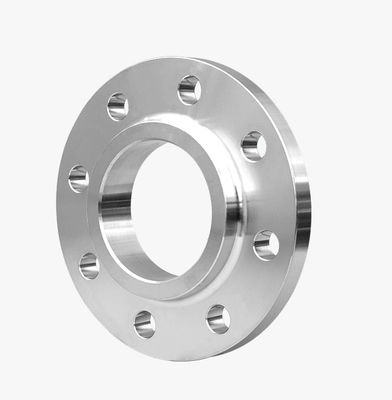

स्लिप-ऑन फ्लैंग्स प्रेशर वेसल फ्लैंग श्रृंखला

स्लिप-ऑन फ्लैंग्स दबाव वाहक फ्लैंग्स श्रृंखला

दबाव वाहिका फ्लैंज श्रृंखला

पेट्रोकेमिकल, बिजली और हल्के उद्योगों में दबाव वाहिकाएं आम हैं। प्रकारों में फ्लैट वेल्डिंग, लंबी गर्दन वाली बट-वेल्डिंग और फोर्गेड ट्यूब शीट और बैफल प्लेट शामिल हैं।

स्लिप-ऑन फ्लैंग्स

यह एक प्रकार का फ्लैंज है जहां स्टील पाइप या फिटिंग फ्लैंज में फैली होती है और फिलेट वेल्ड के माध्यम से उपकरण या पाइपलाइन से जुड़ी होती है।

इंट्रो

स्लिप-ऑन फ्लैंज को कम दबाव और तापमान अनुप्रयोगों को समायोजित करने के लिए डिज़ाइन किया गया है, जिसमें एक केंद्रीय बोर होता है जो पाइप के बाहरी व्यास से मेल खाता है।यह आसान पाइप सम्मिलन और दोनों आंतरिक और बाहरी पक्षों पर सुरक्षित पट्टिका वेल्डिंग के लिए अनुमति देता है.

वेल्ड ब्वेल की अनुपस्थिति फ्लैंज की स्थिति के सापेक्ष पाइप लंबाई को समायोजित करने में लचीलापन प्रदान करती है।

बड़े आकारों में उपलब्ध, स्लिप-ऑन फ्लैंग्स बड़े छेद पाइपिंग को भंडारण टैंक नलिकाओं से जोड़ने के लिए आदर्श हैं।वे सीमित स्थान के साथ अनुप्रयोगों के लिए एक अंगूठी शैली में एक के बिना भी निर्मित किया जा सकता है.

मानक:
GB/T9119-2010 HG/T20592-2009 HG/T20615-2009 DIN ASME BS JIS
सामग्रीः
304:F304 S30408 S30408II S30408III S30400
304L:S30403 S30403II 30403 30403II
316L:31603 31603II 31603III
2507 ((F53) 2205 ((F51) TP310S ((06Cr5Ni20) TP321 ((06Cr18Ni11) S22053III=2205III T321-32168=321

स्लिप-ऑन फ्लेन्ज, फिलेट वेल्ड के माध्यम से पाइप और फिटिंग को उपकरण से जोड़ता है। इसकी कम गर्दन की ऊंचाई कठोरता और भार क्षमता को बढ़ाती है। बट-वेल्ड फ्लेन्ज के विपरीत,यह अधिक वेल्डिंग और रॉड की आवश्यकता होती है और उच्च तापमान को संभाल नहीं सकताहालांकि, यह अपनी आसान साइट पर स्थापना के लिए लोकप्रिय है, जो वेल्ड मोती पीसने को छोड़ देता है।

हमारे स्लिप-ऑन फ्लैंज को क्यों चुनें?

1स्थापना में आसानी: हमारे स्लिप-ऑन डिजाइन से पाइप को सीधे ढंग से सम्मिलित करने और अंदर और बाहर दोनों जगह से सुरक्षित रूप से वेल्ड करने की अनुमति मिलती है।इसे साइट पर प्रतिष्ठानों के लिए एक व्यावहारिक विकल्प बना रहा है.

2बहुमुखी अनुप्रयोगः कम दबाव और तापमान अनुप्रयोगों के लिए आदर्श, स्लिप-ऑन फ्लैंज विशेष रूप से बड़े छेद पाइपिंग को भंडारण टैंक नोजल से जोड़ने के लिए उपयुक्त है,विभिन्न औद्योगिक सेटिंग्स में लचीलापन प्रदान करना.

3अंतरिक्ष-बचत डिजाइनः रिंग शैली में हब के बिना उपलब्ध, स्लिप-ऑन फ्लैंज सीमित स्थान वाले अनुप्रयोगों के लिए एक विकल्प है।

4सामग्री की विविधता: 304, 304L, 316L स्टेनलेस स्टील्स और 2507 और 2205 जैसे उच्च शक्ति वाले मिश्र धातुओं सहित विभिन्न सामग्रियों में उपलब्ध है।

5मानकों का अनुपालनः अंतर्राष्ट्रीय मानकों (GB/T9119-2010, HG/T20592-2009, HG/T20615-2009, DIN, ASME, BS, JIS) को पूरा करने के लिए निर्मित।
