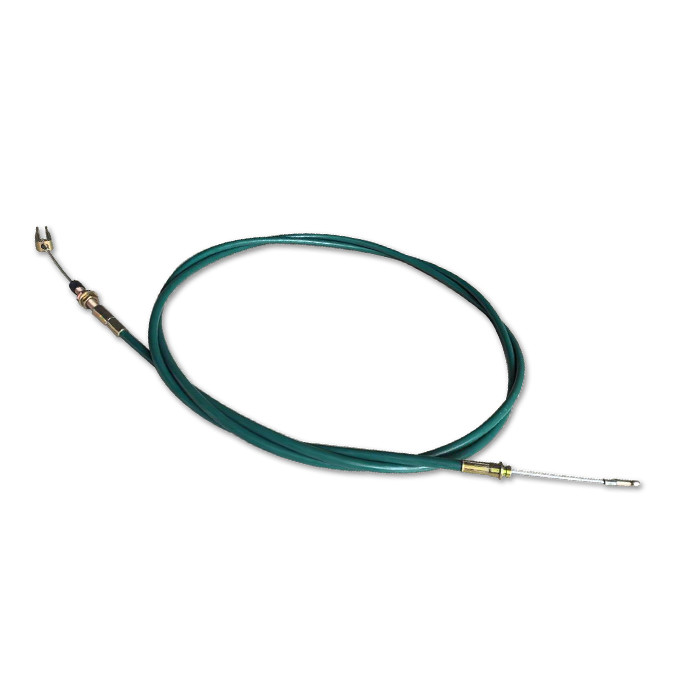

लचीले ड्राइव शाफ्ट के लिए अनुकूलन विकल्प।
अपनी लचीली ड्राइव शाफ्ट को क्यों अनुकूलित करें?
सड़क निर्माण मशीनरी में, कोई भी दो प्रणाली बिल्कुल समान नहीं होती हैं।अंतरिक्ष की सीमाएं, स्ट्रोक लंबाई, यांत्रिक इंटरफेस और पर्यावरणीय कारक उपकरणों के प्रकारों के बीच बहुत भिन्न होते हैं।
फिडिक्स विशिष्ट स्थापना, रूटिंग और प्रदर्शन आवश्यकताओं को पूरा करने के लिए कस्टम लचीले ड्राइव शाफ्ट समाधानों की एक विस्तृत श्रृंखला प्रदान करता है।चाहे आप मौजूदा उपकरणों को फिर से तैयार कर रहे हों या नए प्लेटफॉर्म को डिजाइन कर रहे हों, हमारे शाफ्टों को अनुकूलित किया जा सकता है ताकि इष्टतम नियंत्रण और स्थायित्व सुनिश्चित हो सके।
क्या अनुकूलित किया जा सकता है?
स्ट्रोक की लंबाई
• रेंजः 50 मिमी से 300 मिमी (सामान्य)
• केवल धक्का या धक्का खींचने की गति का समर्थन करता है
• एक्चुएटर और मैकेनिकल लिंकेज यात्रा से मेल खाने के लिए समायोजित
शाफ्ट कोर और नलिका
• कोर के प्रकारः वेटेड स्टील / फ्लैट वायर / कार्बन कोर
• नलिका सामग्रीः पीवीसी (मानक), नायलॉन (गर्मी प्रतिरोधी), लंबे समय तक स्टील के ब्रैड
• क्लियरेंस ट्यूनिंगः कोर ओडी और कंडक्ट आईडी के बीच, बल आवश्यकता के आधार पर
बाहरी व्यास और झुकने की त्रिज्या
• लोड और लेआउट के आधार पर 7 से 15 मिमी
• कॉम्पैक्ट रूटिंग के लिए न्यूनतम झुकने की त्रिज्या 40 मिमी तक कम है

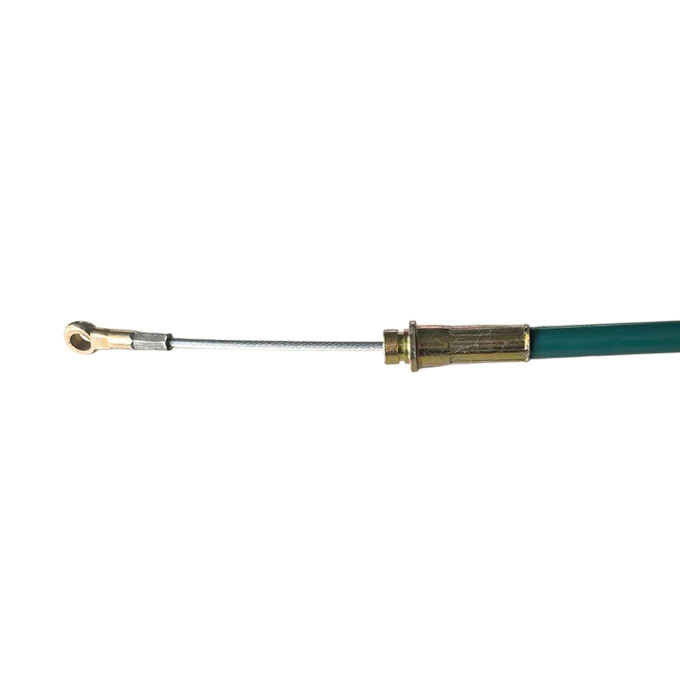

अंत फिटिंग
• थ्रेडेड रॉड

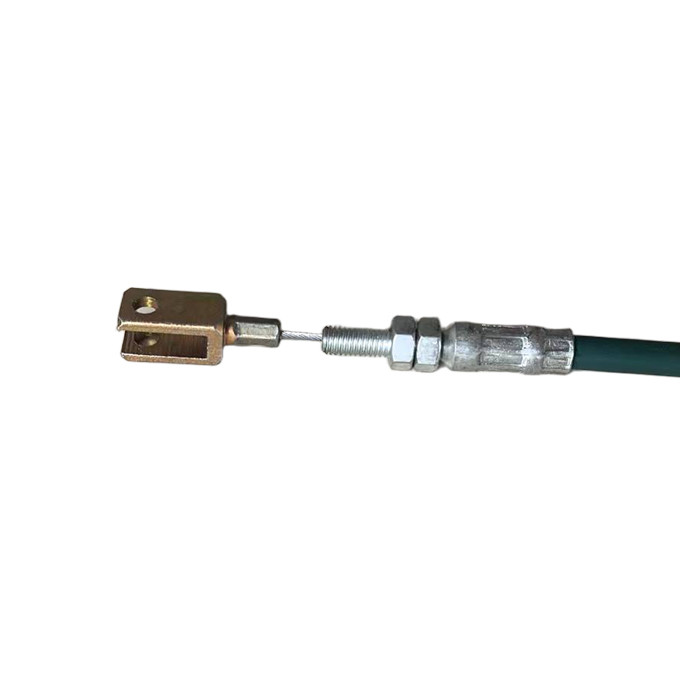

• क्लीविस (पट्टा, पिन, कांटा)
• छड़ी के छोर, गोलाकार जोड़, त्वरित रिलीज़ एडाप्टर
• वेल्डिंग ब्रैकेट या माउंटिंग फ्लैंग्स
आपको कस्टम शाफ्ट की आवश्यकता कब है?
| परिदृश्य |
अनुकूलन क्यों महत्वपूर्ण है |
| पुरानी मशीनों का आधुनिकीकरण |
पुराने नियंत्रणों से मिलान करें या अनुपलब्ध भागों को बदलें |
| स्थान-सीमित रूटिंग |
जटिल पथों के लिए मोड़ त्रिज्या या लंबाई समायोजित करें |
| उच्च कंपन वाले वातावरण |
स्थिर प्रतिक्रिया और टिकाऊ कोर की आवश्यकता है |
| विशेष गति नियंत्रण |
लम्बा स्ट्रोक या अद्वितीय युग्मन आवश्यक है |
| कई उपकरण मॉडल |
एक शाफ्ट विनिर्देश के साथ क्रॉस मॉडल संगतता सुनिश्चित करें |
डिजाइन से लेकर वितरण तक इंजीनियरिंग सहायता
बस प्रदान करेंः
• कुल लंबाई
• स्ट्रोक आवश्यकताएं
• कार्यभार और अपेक्षित अधिभार
• रूटिंग बाधाएं (बेंड त्रिज्या, स्थापना प्रकार)
• अंत फिटिंग वरीयताओं या इंटरफ़ेस चित्र
• हमारे इंजीनियर पूरी तरह से मेल खाने वाले शाफ्ट समाधान की सिफारिश करेंगे, फिटिंग विनिर्देशों और स्थापना नोट्स के साथ।
