आंतरिक तार कोर प्रणालियों के लिए सटीक विनिर्माण क्षमता
उच्च प्रदर्शन वाले आंतरिक तार कोर का उत्पादन केवल सामग्री के बारे में नहीं है यह कैसे बनाया गया है के बारे में है।Phidix में, हमारे विनिर्माण प्रणाली आईएटीएफ 16949 मानकों का पालन करता है, केबल के प्रत्येक मीटर सुनिश्चित मोटर वाहन, रेल, कृषि,और औद्योगिक अनुप्रयोग.
इस पृष्ठ में दिखाया गया है कि हमारी क्षमताएं बुनियादी उत्पादन से परे कैसे जाती हैं, वे सुरक्षा, स्थिरता और गति सटीकता के प्रति हमारी प्रतिबद्धता का प्रतिनिधित्व करती हैं।
आईएटीएफ 16949: हमारी गुणवत्ता प्रणाली की रीढ़
हमें आईएटीएफ 16949 ऑटोमोटिव गुणवत्ता प्रणाली के तहत काम करने पर गर्व है, जो निम्नलिखित को सक्षम बनाता हैः
• पूरी प्रक्रिया का पता लगाने की क्षमता (कच्चे माल से तैयार रोल तक)
तन्यता और व्यास सहिष्णुता पर सांख्यिकीय गुणवत्ता नियंत्रण
• लॉट आधारित दस्तावेज और निरीक्षण डेटा
• लंबे समय तक याद रखने की अखंडता के साथ शून्य दोष ट्रैकिंग प्रणाली
चाहे आप उच्च मात्रा वाली मोटरसाइकिलों के लिए कोर की आपूर्ति कर रहे हों या एक बार के नियंत्रण प्रोटोटाइप, हमारी प्रक्रिया दोहराए जाने योग्य प्रदर्शन और गारंटीकृत गुणवत्ता सुनिश्चित करती है।
मूल विनिर्माण प्रक्रिया का अवलोकन
| कदम |
विवरण |
| तार चित्रण |
संक्षारण प्रतिरोधी स्टेनलेस स्टील (304/316L) का उपयोग करके उच्च परिशुद्धता व्यास नियंत्रण। |
| लंगड़ा होना |
1x7, 1x19, 7x7, 7x19 कॉन्फ़िगरेशन में तंग सहिष्णुता घुमाव। |
| पूर्व तनाव |
प्रारंभिक खिंचाव को समाप्त करता है, लोड के तहत केबल को स्थिर करता है। |
| कोटिंग (वैकल्पिक) |
घर्षण और संक्षारण नियंत्रण के लिए पीटीएफई, एचडीपीई या ज़ीन-लेपित। |
| इनलाइन निरीक्षण |
व्यास, सतह, मोड़ पिच, और खिंचाव गुण प्रत्येक चरण में सत्यापित। |
| कस्टम कटिंग और पैकेजिंग |
लंबाई पर काटा, घुमाया, या केबल विधानसभा के लिए तैयार। |
गुणवत्ता नियंत्रण उपाय
| परीक्षण प्रकार |
उद्देश्य |
| तन्यता परीक्षण |
पुष्टि करता है कि शक्ति डिजाइन विनिर्देश से मेल खाती है |
| थकान परीक्षण |
गति चक्रों पर प्रदर्शन को मान्य करता है |
| व्यास सहिष्णुता |
±0.02 मिमी या स्पेसिफिकेशन के आधार पर तंग |
| स्ट्रैंड एकरूपता |
असमान पहनने या कंपन को रोकता है |
प्रत्येक बैच के लिए सभी परीक्षणों को डिजिटल क्यूसी रिपोर्ट में दर्ज किया जाता है।
अनुकूलन क्षमताएं
हम विशिष्ट प्रणाली आवश्यकताओं के अनुरूप पूर्ण अनुकूलन प्रदान करते हैंः

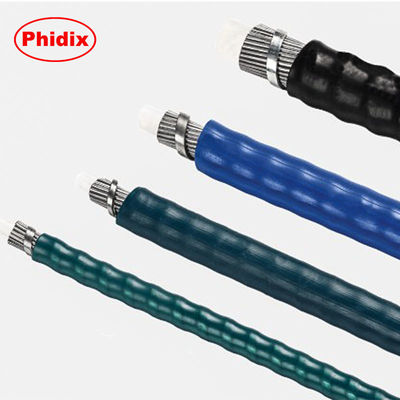

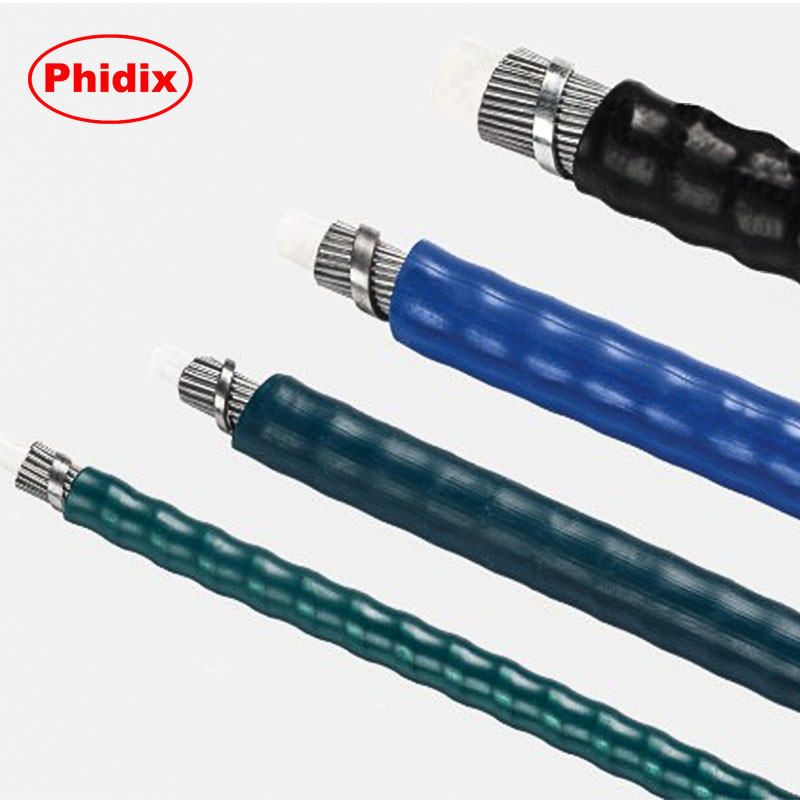

• स्ट्रैंड विन्यासः 1x7 / 1x19 / 7x7 / 7x19 / ठोस
• लंबाई सटीकताः कट-टू-लेंथ सहिष्णुता ± 0.5 मिमी
• सतह खत्मः कच्चे, पीटीएफई-लेपित, ज़ीन-लेपित, पॉलिमर शीट
• पैकेजिंग: कॉइल, रील या सेक्शन आधारित बॉक्स डिलीवरी
OEM ग्राहकसीरियल लेजर मार्किंग या बैच ट्रेस कोड भी मांग सकते हैं।
नियंत्रण इकाइयों के साथ अंत से अंत तक एकीकरण
हमारे आंतरिक तार कोर को निर्बाध रूप से फिट करने के लिए इंजीनियर किया गया हैः
• पुश-ट्रैक केबल
• रिमोट थ्रॉटल/चोक केबल
• डिमपर और वेंटिलेशन नियंत्रण इकाइयां
• बहु-केबल एक्ट्यूएटर मॉड्यूल
यदि आप उच्च तनाव, उच्च आवृत्ति प्रणालियों में आंतरिक तार कोर को एकीकृत कर रहे हैं, तो हम एक ही आईएटीएफ गुणवत्ता दायरे के तहत मिलान किए गए बाहरी नलिका, अंत फिटिंग और समापन सेवाएं भी प्रदान कर सकते हैं।

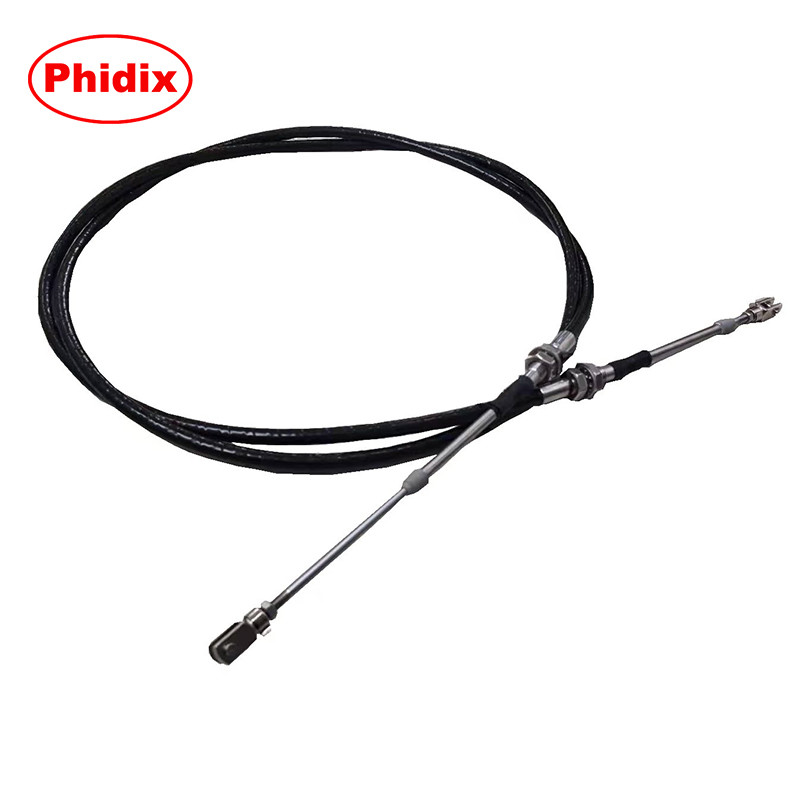

Phidix द्वारा निर्मित आंतरिक और बाहरी केबल असेंबली के अनुरूप नमूना
विशेषज्ञ सत्यापन
हमारी प्रक्रिया निम्नलिखित दिशानिर्देशों पर आधारित हैः
•केबलक्राफ्ट मोशन कंट्रोल डिजाइन गाइडस्ट्रैंडिंग ज्यामिति, तन्यता स्थिरता के लिए
•सीएमए सुरक्षा नियंत्रण गाइडथकान नियंत्रण और स्थायी विस्तार प्रबंधन के लिए
ये सुनिश्चित करते हैं कि आपका नियंत्रण प्रणाली न केवल काम करेगा बल्कि टिकाऊ भी होगा।
संबंधित तकनीकी पृष्ठ
•आंतरिक तार कोर चयन गाइड
•विफलता मोड और निवारक डिजाइन
इंजीनियरिंग सहायता प्राप्त करें
एक बिल्ड-टू-प्रिंट आंतरिक कोर समाधान की आवश्यकता है? अपने चित्र या विनिर्देशों को साझा करें और हमारी इंजीनियरिंग टीम 48 घंटों के भीतर व्यवहार्यता प्रतिक्रिया, नमूने और पूर्ण डीएफएम सिफारिशें प्रदान करेगी।
