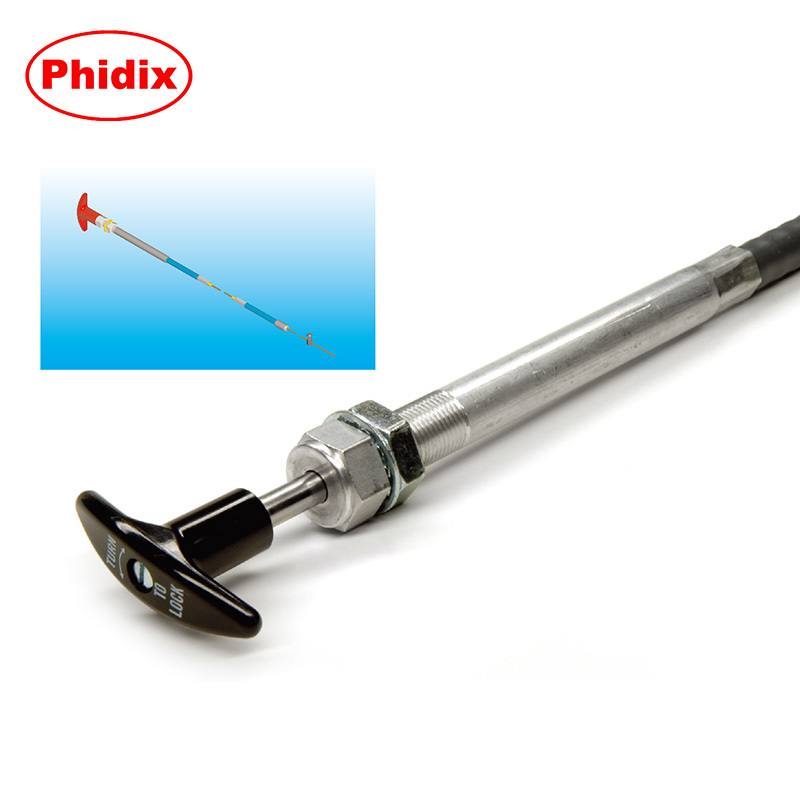

घुमावदार ताला केबल सिर अंत फिटिंग गाइड

यांत्रिक नियंत्रण केबल प्रणालियों में,केबल सिरनियंत्रण सिर या अंत फिटिंग के रूप में भी जाना जाता है केबल के रूप में महत्वपूर्ण है।घुमावदार ताला केबल सिरएक चौथाई मोड़ वाले टी-हैंडल तंत्र के माध्यम से मैन्युअल लॉक प्रदान करता है और ऑपरेटर और प्रणाली के बीच प्राथमिक इंटरफ़ेस के रूप में कार्य करता है।

इस पृष्ठ में मुख्य रूप सेएक घटक के रूप में ट्विस्ट-लॉक नियंत्रण सिर, निम्नलिखित के बारे में अंतर्दृष्टि प्रदान करता हैः

• आंतरिक संरचना और तालाबंदी तंत्र

• माउंटिंग स्टाइल और पैनल की स्थापना

• आउटपुट अंत विन्यास (थ्रेडेड, ग्रूव, यू-फ़ॉर्क)

• वास्तविक दुनिया की प्रणालियों में प्रमुख अनुप्रयोग

पूर्ण केबल असेंबली की तलाश में?फिडिक्स ट्विस्ट-लॉक मुख्य पृष्ठ.

तालाबंदी तंत्र: आंतरिक संरचना

एक ट्विस्ट-लॉक केबल सिर की परिभाषित विशेषता इसकी हैचौथाई मोड़ का यांत्रिक तालाजब टी-हैंडल घुमाया जाता है, तो एक लॉकिंग कॉलर आंतरिक डिटेंट्स या ग्रूव्स के साथ जुड़ता है, प्रभावी रूप से आंदोलन को रोकता है जब तक कि हैंडल मैन्युअल रूप से अनलॉक नहीं हो जाता है।

यह तंत्र निम्न कारणों से स्थिति विचलन को समाप्त करता हैः

• इंजन के कंपन

• आकस्मिक चोटें

• स्प्रिंग-एक्टिवेटेड सिस्टम से रिबाउंड

अतिरिक्त स्प्रिंग्स या क्लैंप की आवश्यकता के बिना ताला मज़बूती से पकड़ता है।

माउंटिंग और इंस्टॉलेशन शैली

फिडिक्स विभिन्न ओईएम और अनुवर्ती आवश्यकताओं को समायोजित करने के लिए कई माउंटिंग समाधान प्रदान करता हैः

• थ्रेडेड फ्रंट नट माउंटविश्वसनीय और स्थापित करने में आसान

• स्नैप-इन प्लेट माउंटतेजी से इकट्ठा करने के लिए उपकरण मुक्त स्थापना

• रियर ब्रैकेट माउंटपूर्वनिर्मित आवासों में एकीकरण के लिए आदर्श

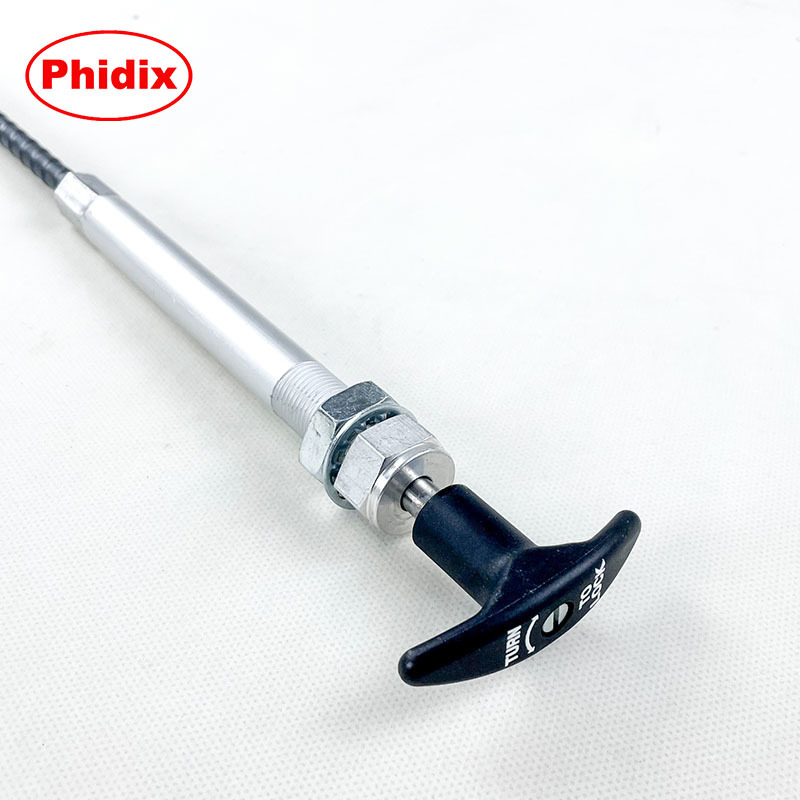

उपलब्ध हैंडल विकल्पः

• काला टी-हैंडल(सामान्य उपयोग के लिए मानक)

• लाल कोडित टी हैंडल(चोक, पीटीओ, या इंजन स्टॉप कार्यों के लिए)

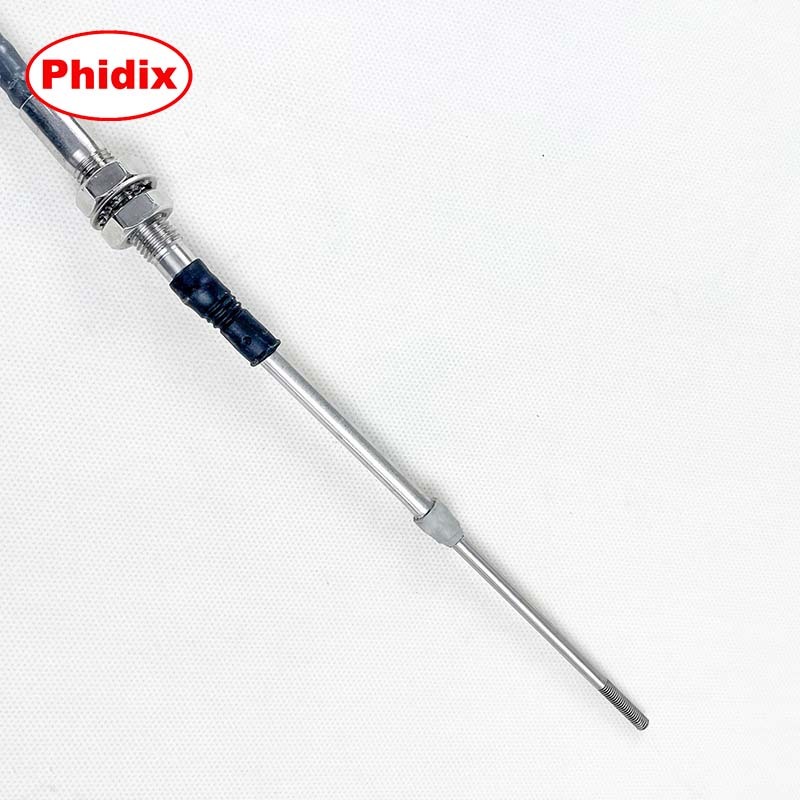

आउटपुट अंत विन्यास

Phidix ट्विस्ट-लॉक सिर को विभिन्न यांत्रिक प्रणालियों से मेल खाने के लिए कई आउटपुट अंत डिजाइनों के साथ जोड़ा जा सकता हैः

आंतरिक कोर प्रकार, अंत फिटिंग और केबल लंबाई के कस्टम जोड़े अनुरोध पर उपलब्ध हैं।

सामान्य अनुप्रयोग

ट्विस्ट-लॉक केबल हेड का उपयोग अक्सर उन प्रणालियों में मॉड्यूलर लॉकिंग इंटरफेस के रूप में किया जाता है जिनके लिए सुरक्षित, मैनुअल स्थिति नियंत्रण की आवश्यकता होती है। वे आमतौर पर निम्न में पाए जाते हैंः

• डीजल इंजन के थ्रॉटल केबल

• इंजन बंद करने और ईंधन बंद करने के नियंत्रण

• पीटीओ सक्रियण तंत्र

• समुद्री और मनोरंजक वाहनों पर डूबने के बटन

• औद्योगिक प्रणालियों में मैनुअल वाल्व पोजिशनिंग मशीन

इसके अतिरिक्त, वे इस प्रकार उपलब्ध हैं:प्रतिस्थापन अंत फिटिंग, कई मानक पुश-पुल केबल असेंबली के साथ संगत है।

संबंधित उत्पाद और OEM अनुकूलन

Phidix निम्नलिखित का एक व्यापक चयन प्रदान करता हैः

• स्टैंडअलोन ट्विस्ट-लॉक केबल हेड (केबल शामिल नहीं)

• ट्विस्ट-लॉक हैंडल वाले पूर्ण केबल सेट

• अनुकूलन योग्य के साथ OEM तैयार विन्यासः

• रंगों को संभालें

• ताला लगाने की तनाव सेटिंग्स

• माउंटिंग प्रकार

• आउटपुट अंत शैलियों

हमारे बारे में और जानेंघुमावदार-लॉक अंत फिटिंग विकल्प
